Solution Data里的Matrix图表表示什么意思呢？附图

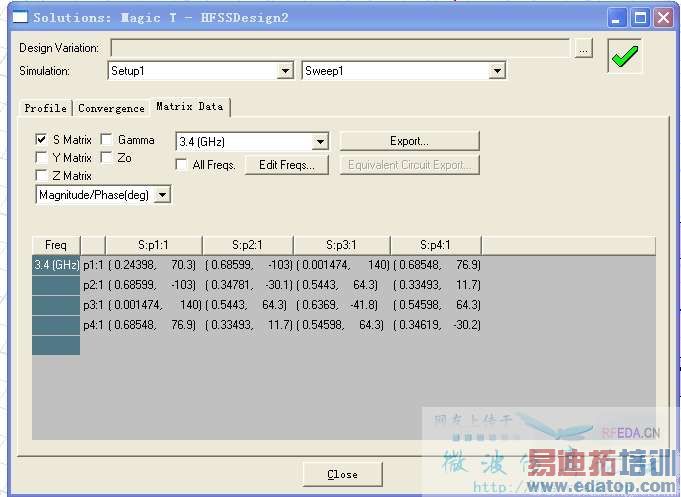

第一个图是我做的魔T例子的Matrix图表

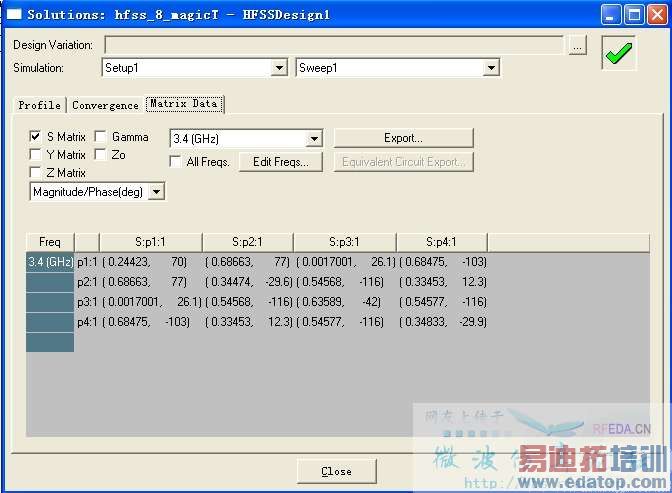

第二个图是用论坛里FULL Book全模型帖子里的魔T的Matrix图表
两个表格差别挺大，比如S:p1:1等这些参量代表什么意思， 怎么区别仿真的好坏呢,希望高手给予解答一下

这个属于多端口多模问题，比较复杂，p就是port端口，p1：1就是1端口第1个模式，你这个好像只有主模，比较复杂，高手指点一下啊

从S参数可看出，能量从1端口进，2和4端口出，3端口发射很大，近似全反射

3端口是发射还是反射？

请问S:p1:1对应的四行分别代表什么？

这就是个S参数矩阵，单位显示是幅度－相位。所以只要看括号里前面那个数就行了，整个矩阵分别有代表反射，传输，隔离等参数．

S11 S21 S31 S41

3端口是反射，字打错了，还有，metal-gear说的都是对的，括号里面前面是幅度，后面是相位，整个S矩阵一般只看幅度的

幅度之间有什么对应关系呢。怎么看出是能量从1端口进，2和4端口出，3端口反射大来呢？

就从s11 s21 s31 s41看出来的，它们分别代表信号从1端口入，从1、2、3、4端口出时的散射。s11看出1端口的反射很小，信号从1端口进；s31近似为0，表明几乎没有信号从3端口传出；s21、s41为0.7，表示信号从这两个端口输出。不知道是否正确。
