求一个能够良好抑制谐波的微带滤波器结构
来源：edatop
更新时间：2024-09-28
阅读：
小弟毕设初接触微波滤波器，试了许多原创结构，都不理想，毕竟以前从没接触过，求好心的高人们帮忙给个能够良好抑制谐波的微带滤波器结构！感激不尽！
可以使用bragg型PBG结构，通过调整阻带频率来抑制谐波！

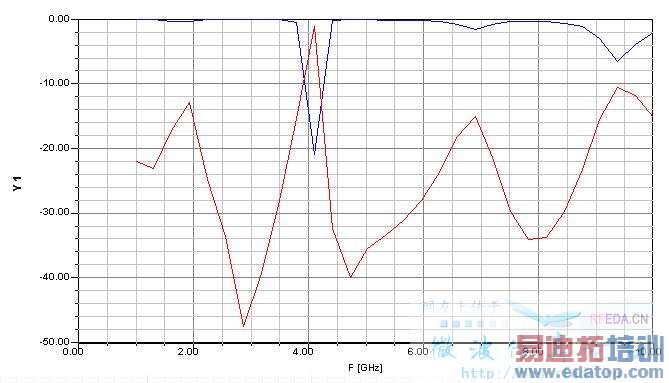

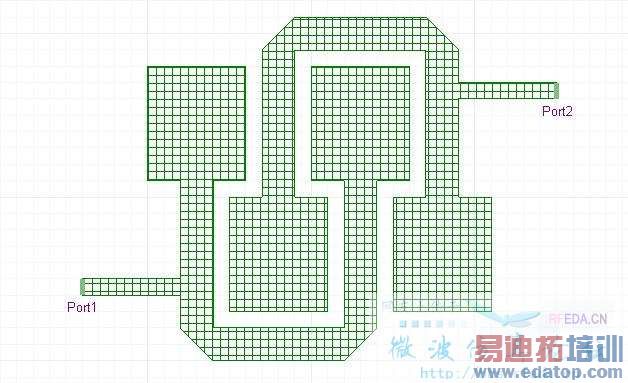

那个毕设要求创新，这是小弟我做的一个结构和仿真结果，带外谐波就是没法下来，请高手指点，还是说这结构本身就有问题。
跪求
看你的图，是个4Ghz的BPF吧，红色是s21的话？望楼主说明
抑制奇次谐波还是偶次的哈
正如ls所说中心频率4g，红色s21，兰色s11，尺寸3cm左右，端口是50欧姆线的
目前希望把高频部分的第一个谐波波峰抑制到-30以下就行
8GHz位置不是已经达到-30dB了的吗?
是将大约7G和9.3G处的谐波抑制，也就是说s21小于－30dB
不是ls说的8G处，那已经是阻带范围内
