HFSS仿真中solution data中的Z矩阵

详细请见2，3，4，5楼

端口平移，具体可以参看help中解释

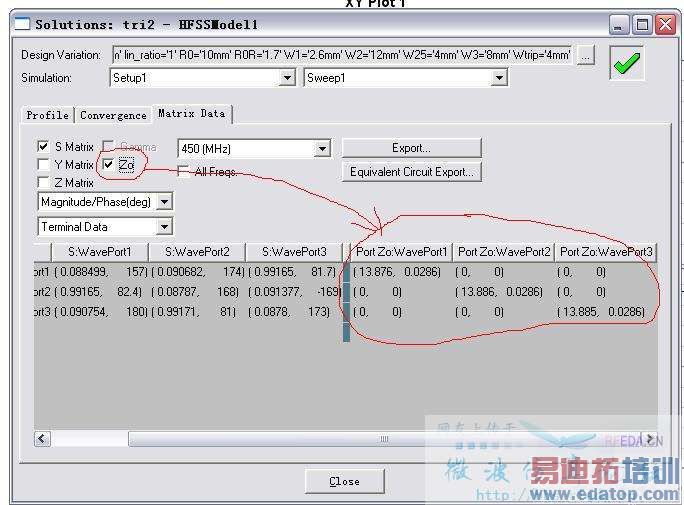

问题已解决,谢谢LS,还有一个问题,见图,不知道在看S矩阵包括Z矩阵是,对于ZO选项打勾,对应的是什么矩阵那??

zo是端口的输入阻抗，一般是看实部和虚部！希望大家能在仿真前多看看书，很多问题真的看看原理书就知道了！

z0是对应的端口输入阻抗？但是根据S参数来看，端口的匹配应该做的很好，s11几乎为零，而waveport的阻抗值是50欧啊？按照楼上的说法端口阻抗的实部约为13欧啊。困惑中。

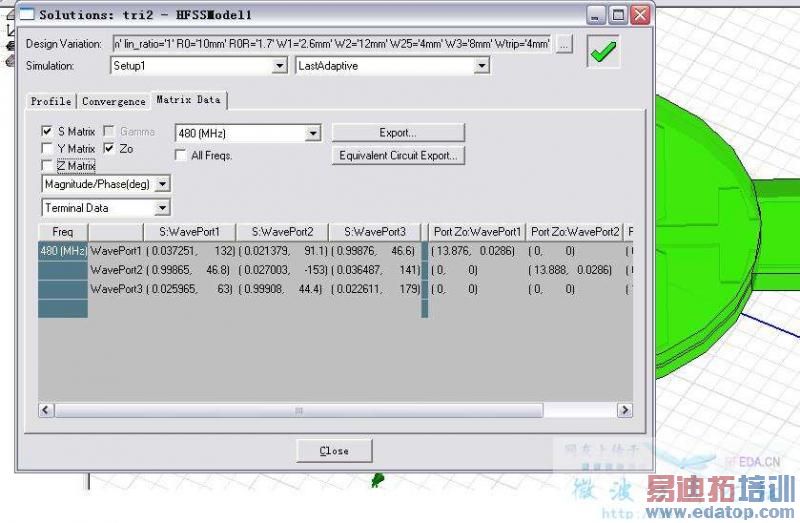

见图～～～～～～～～～






自己帮自己顶

大家来帮帮忙啊～～～

没人知道么,55

回复4楼的问题！
看结果显示形式，你仿真是应该是使用的Waveport，waveport在仿真的时候，waveport的一侧是你所建立的模型，waveport的另外一侧是将端口处传输线做无限延伸，结果里面看到的S参数是在这种情况下得出的，所以，和你所说的50欧姆没有任何关系。
