有人做过tensor提供的那个视频吗？就是对称振子的仿真阿， 我使用HFSSV10仿真你的例子时.仿真结果没错,但创建报告时只有XYZ 坐标.请问是什么原因?
有人遇到这样的问题啊？ 说一说啊！
创建什么报告？怎么创建的？
就是最后做那个3D远场图的方向图，没办法像tensor出来那样的方向图，只有xyz坐标轴而已，劳烦各位帮帮阿！

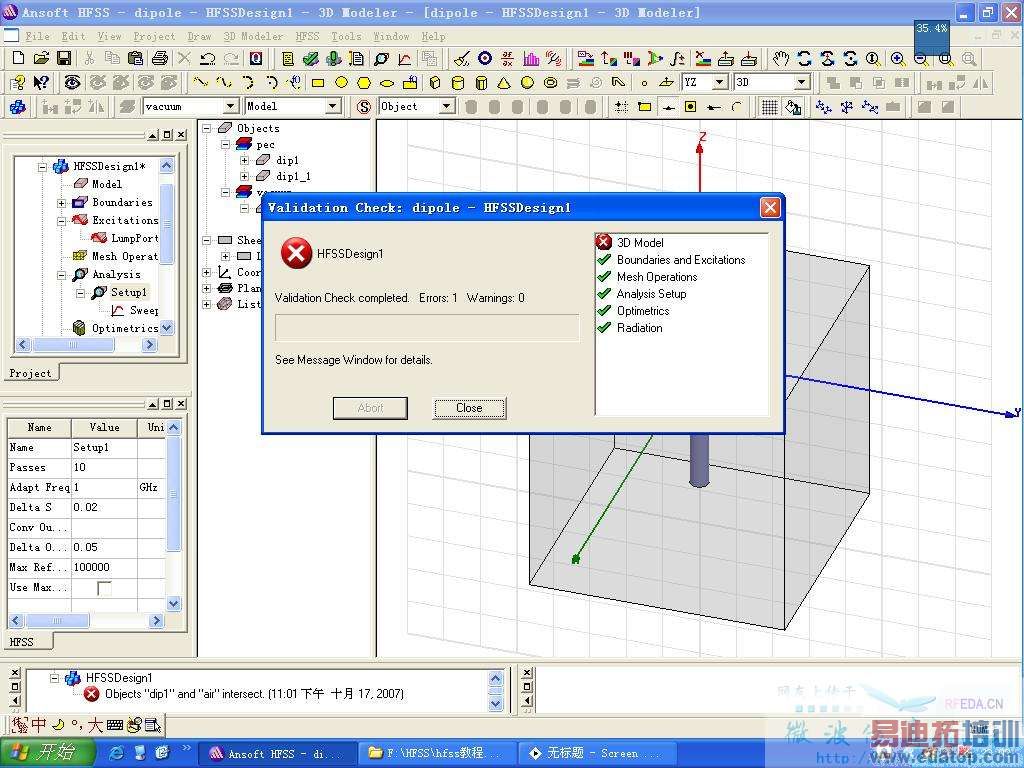

本人也出现错误，如下图，请指点下啊
你的模型和辐射边界交叠了，可以将辐射边界放大以下
楼主指的是3D plod 极化方向图吧，没有图形，可能是你的远场里面theta和phi角度设置不对。有兴趣可以加我 的QQ 290867418 交流下
我按照他的视频，做出来了，但是我有个问题，他的频率设为1G，但是波长好象不对，如果是按照半波阵子设计的话。
你的模型和辐射边界交叠了，可以将辐射边界放大以下
你的辐射边界应该完全包围模型，并且要留有一定的距离，不能重叠
LZ没有看到3D的方向图是没有定义RADIATION.
在RADIATION->ｉｎｓｅｒｔ FARFIELD SETUP->INFINITE SPHERE. 设置THETA与PHI间隔度数. 设置后就不会出现只有三支坐标了.
