新手请教：hfss如何由1维闭合曲线转化为2D模型？
来源：edatop
更新时间：2024-09-24
阅读：
目前需要仿真一个蝶形天线，因为无法直接用2D绘图工具，所以我先用折线围出来的目标形状，但目前不是·2D模型，好像无法进一步分析，请问应该如何操作，谢谢！
附图如下：
P。S。我用的是HFSS9.2

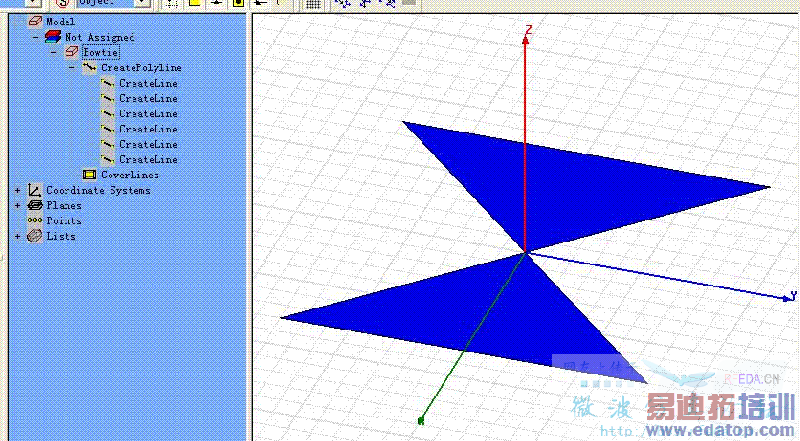

描述:bowtie
注意到你的模型描述里有coverlines,也已是2D模型了.可以画airbox,设模型材料(面)设边界设端口设频率设.......进行仿真了.
首先谢谢楼上回复
我的问题已自己解决了，问题好像在于必须为3维模型才可进行材料设置
我画出3维模型后并留出设置馈源的sheet面就可以了
希望对同学者有帮助，不对之处也请高手指正^_^
描述:Ant_Pic
