波端口设置

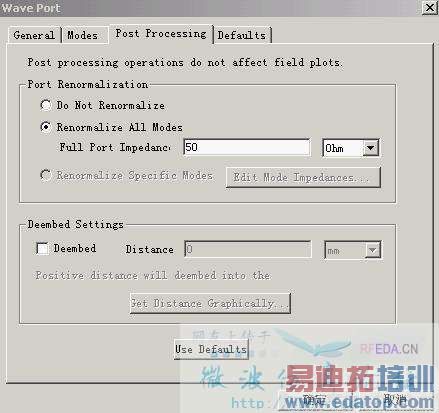

我仿真带膜片的波导时，波端口的Post Processing 怎么设置？不同的Full Port Impedanc仿真得到的图形还不同！

还有一个问题，波导的特性阻抗是定值吗？

选择DO NOT RENOMALIZE,这个指的的端口阻抗的归一化值，设置不同当然结果不同。

波导的特性阻抗当然是定值，跟它的宽高比有关的，像那样选上该选项后软件就强制波端口激励为你输入的阻抗值了，当然不一样咯。

波导阻抗与波导宽带、频率等有关，具体的公司可以看看微波技术上面。
