HFSS仿真设计滤波器出错的原因

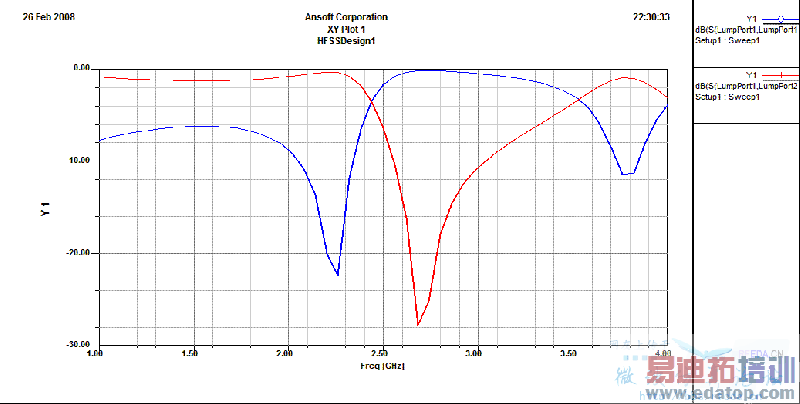

我是HFSS菜鸟,按照“一种基于LTCC技术的螺旋电感带通滤波器”这篇文章做了个滤波器,结果非常不好 ,改了好多次都不对,我现在也不知道该怎么改了,原文和工程图以及结果都在附件里,请路过的大虾帮帮我,感激不尽~~
我做过这方面的东西,可惜没rf币了,等我有rf币的时候给你看看。希望能帮你!
因为所做的是公司重要资料,所以不便给你,但我可以帮你看看你的模型。
谢谢~~
我这个小虾也来看看
请问你的金属层2那有间断,看起来有一条缝
是不是空气盒子没有把全部的T型滤波器全部给包起来啊?
你好,看完你的模型后,我觉得:
1 你所看的那篇文献中,很多东西都没有给出,例如:滤波器的端电极、滤波器的外观,这些都极为重要。
2 我在做LTCC滤波器时,除了要有磁体外,仿真时都加有测试板,建议你多看很多公司的产品的spec,例如:TDK、太阳诱电等等,从这里你可以学到很多东西的。
3 如果你想作LTCC方面的东西,我觉得你现在没有必要在你这个模型上化太多时间,你那个模型有很多的错误。你先搜集这方面的资料再仿真。当然,如果你只是想学学HFSS仿真,那就没必要非得在LTCC方面下工夫,该网站的HFSS资料很多的。
pcxpcx是高人,讲的很有道理啊
谢谢大家的帮助,感动ing
我选那篇文献是因为结构简单,我想通过仿真它来检验下自己对HFSS的掌握状况。因为本身我的方向就是做LTCC方面的工作。当时也觉得文献可能有问题,但更多的是觉得自己学得不好。既然大家这么说,那我换篇文献仿仿看
谢谢大家的帮助,感动ing
我选那篇文献是因为结构简单,我想通过仿真它来检验下自己对HFSS的掌握状况。因为本身我的方向就是做LTCC方面的工作。当时也觉得文献可能有问题,但更多的是觉得自己学得不好。
既然大家这么说,那我换篇文献仿仿看
谢谢各位大侠~~
