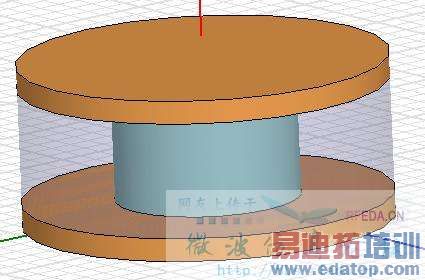

一段直径d，高度L的圆柱体介质波导，两端被金属板短路。L=nλ / 2时，λ 是介质波导波长，产生谐振，成为介质腔，或开式腔。
应该怎么建立模型呢？
hfss建模的时候没有定义的空间是什么呢？如果我我定义了一个封闭的腔体，那是不是和实际相差很大呢？
把腔体的直径设长点，实际测的时候我们用的平行板往外辐射是很小的，腔体的长度取为介质的4-5倍就差不多了，我用其他的方法算出来跟实验的差别很小的，介质谐振器的介电常数越大，往外的辐射就越小，所以就可以直接把侧壁当成理想导体了
谢谢楼上的意见呵呵
