如何从SMITH表里看出天线的阻抗呢?

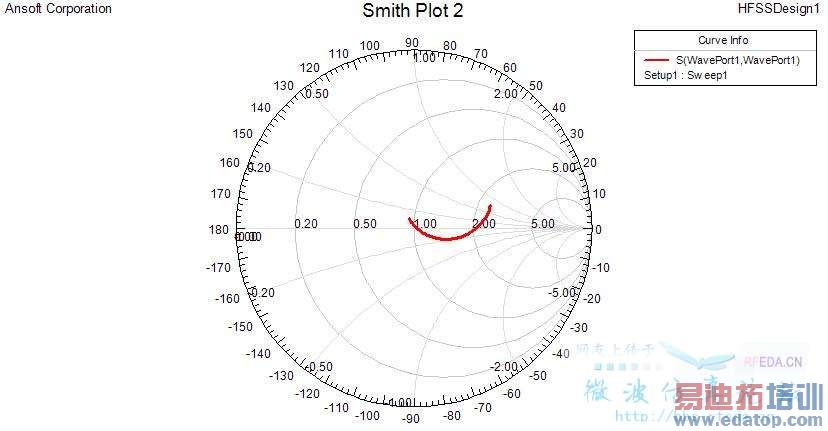

本人刚刚学HFSS部仿真,不知道 如何从SMITH表里看出天线的阻抗,大侠们能否帮我看一下我这个阻抗是不是接近50瓯呢? 谢谢大家!

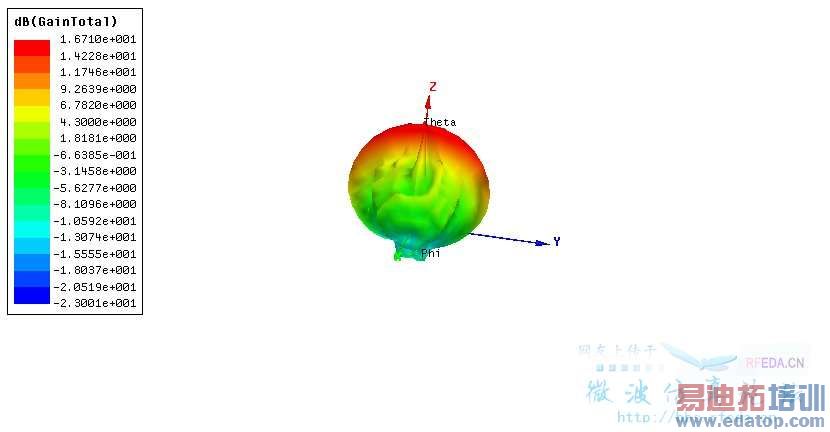

什么天线啊？增益这么高？

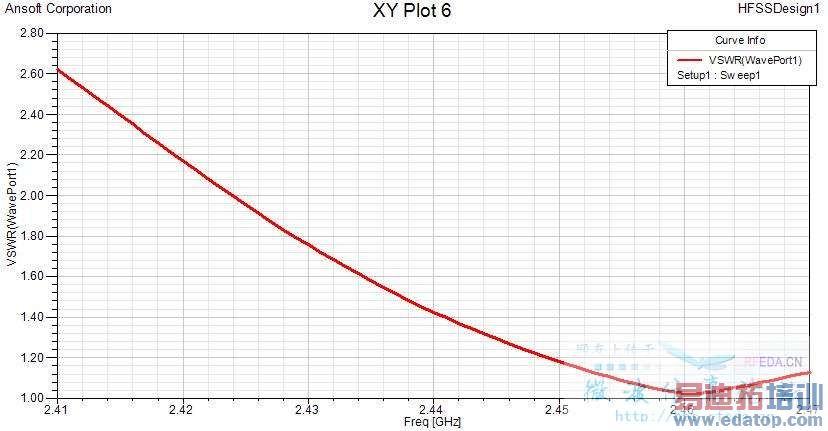

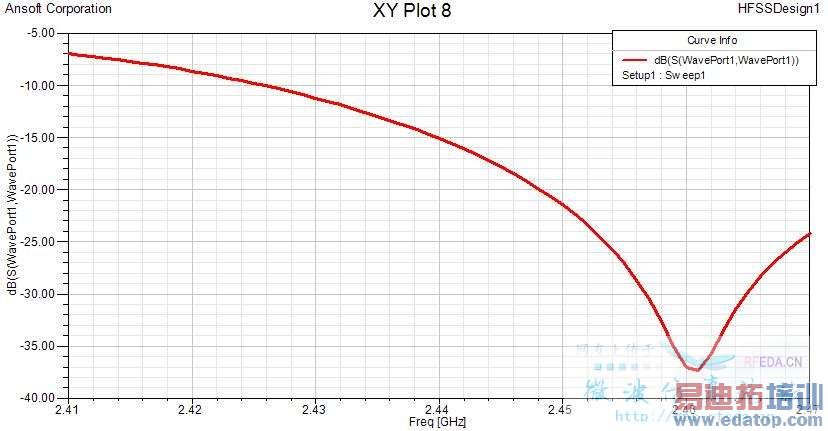

网友给的HFSS文件,自己吓改的,驻波有点高,刚学HFSS,不会看SMITH,你会看么?

坐等大侠们帮我看SMITH表.

自己学一下smith chart这么难吗？

Smtih图给出的是归一化阻抗（图中实部开始时接近1，虚部接近为零），实际阻抗还得乘一个特征阻抗的（一般通信电缆是50欧姆左右），且一般是频率的函数，至于如何读图建议你看看孔金瓦的《电磁波理论》一书或者其他电磁波的书籍，我以前也不会看Smith图，现在可以基本看懂了，希望这个回答对你有帮助～

谢谢大哥指点,如何知道这红线哪头是实部,哪头是虚部呢? HFSS11在SMITH里的阻抗 是不是要实部的阻抗值+虚部的阻抗值 呢? 谢谢大哥再指点一下?

读经纬线，和中间实轴交点就是实部，和四圈角度交点就是虚部。

看看这个图上有三个点的例子，应该就能看懂了

这个正解～

j 是不是指天线的特性阻抗呢? 比如天线的特性阻抗是50,那么J是不是50呢? 谢谢
