CST仿真微带线

请问各位：

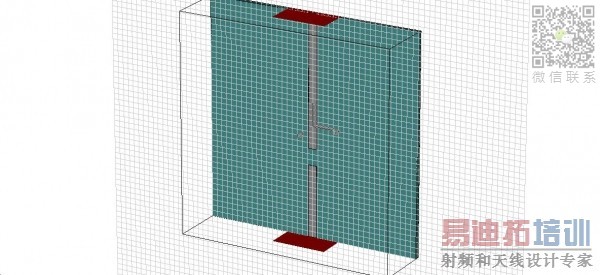

在用CST仿真微带线时，含有间隙的不连续微带，在贴片上开缝的位置对传输系数有没有影响啊?感觉应该是有的，但有同僚说应该视微带线为无限长，所以跟开缝的位置没有关系，只跟间隙的大小有关，望各位给以指导。附图如下。

这要看你的微带以及基板有没有损耗了
如果是pec 理想材料 从理论上说没有的
但是你设置为有损的，就与位置有关系了
PS :小编 这样的回复 有没有技术分啊 :D

在基本计算上是没有躲到的差别，但是在实际中，这与你的线的位置是有一定关系的，因为你的基板有一定的介质损耗，与你的加工工艺，以及你的计算的准确度都有一定的关系，因为微带线是复杂的介质边界

中间的间隙相当于一网络电容，间隙的左右为特性阻抗Zo, Zo的长度是不是有个什么4分之波长的匹配一说，不知道从这个角度考虑对吗?这样的话，似乎即是PEC材料，也应该和贴片长度有关啊，请指教

应该是没有影响的。

我记得听老师说过，好像金属和地之间是可以等效为一个电容的……

肯定有偶合！

我觉得你可以试一下，改变间隙位置，做两次仿真，比较一下结果
呵呵

Thank you,I get it

仿真试试，再用网分测测，比较一下。
