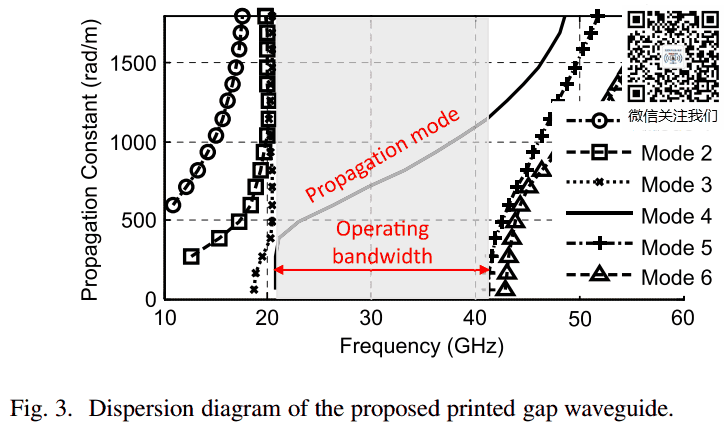

在文献 “Fully Printed Gap Waveguide With Facilitated Design Properties” 中给出了仿真的印刷脊间隙波导的色散曲线，如下图所示。想知道这种曲线结果是怎么仿真得到的?

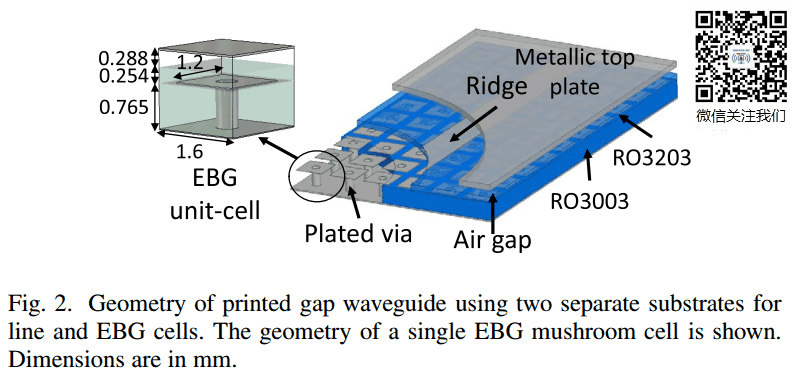

本征求解模式下，运行macro-solver-Esolver-define……然后再跑程序，就可以看到。画慢波结构可以这么做，你试试这个行不行
X和Y轴4个面，应该还都是设置成 periodic 条件吗?
传播方向上设置成周期条件，其他电边界
按照图中的设置，应该就是沿着带线方向设置周期边界，其他四个面都是电边界吧?我这样试过，跑出来的结果和文章中的曲线差别很大。不知道什么原因?
边界离模型的距离设置多少呢
差别大的话，有可能是文章当中作图是优化过的数据，但是他公开的是初始数据。
为什么我仿真高阶模式时候仿真速度 非常慢啊，小编有遇到这个问题吗
模式数量不用设置太多，几个就可以了吧
