求大侠帮忙：CPW馈电在HFSS中应该怎么设置
来源：edatop
更新时间：2024-09-15
阅读：

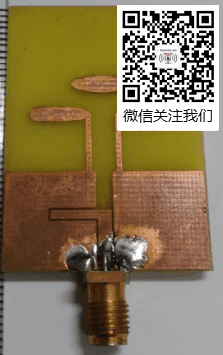

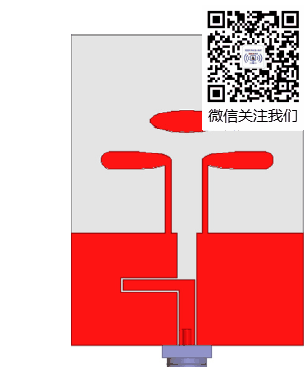

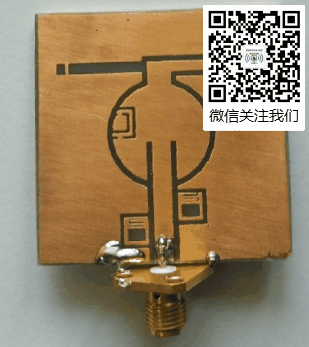

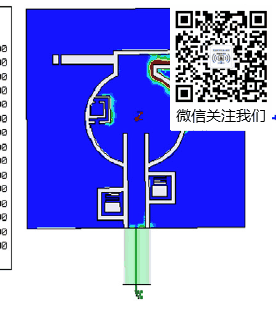

小白一枚，想知道如下2个图这样的馈电是怎样设置的 谢谢。
自顶11111
在CST中有自带的计算模块，可以根据介质板介电常数计算CPW的信号线宽度和槽宽，HFSS应该也有类似的模块，不过我没用过，你可以找找
谢谢 我想问一下，他们是波端口馈电还是同轴线馈电还是用的SMA接口馈电呢，我看他们HFSS模拟像同轴线馈电 又该怎么设置
在HFSS、CST、EMPro....都会用波导端口设置_(CPWG,CPW结构)
谢谢大佬帮忙，可是我看他的仿真图里 那个圆柱形的不是同轴线么?
那是借用SMA connector的结构手法，但是端口一定是波导端口！
好的，谢谢解惑，那请问直接设置波端口和用SMA connector的结构手法，两个结果是差不多的么
差不多，个人认为用SMA connector是考虑实际测试中的因素，测试中需要焊接SMA接头，所以仿真的时候根据实际尺寸对SMA进行建模，加到模型中仿真，那么实测数据也会更接近仿真结果
好的，谢谢各位的解答
只有在波导端口做"帰一化"時 会体会到SMA Connector结构造成的插损_S21，那得看建模者的知识水平了！
