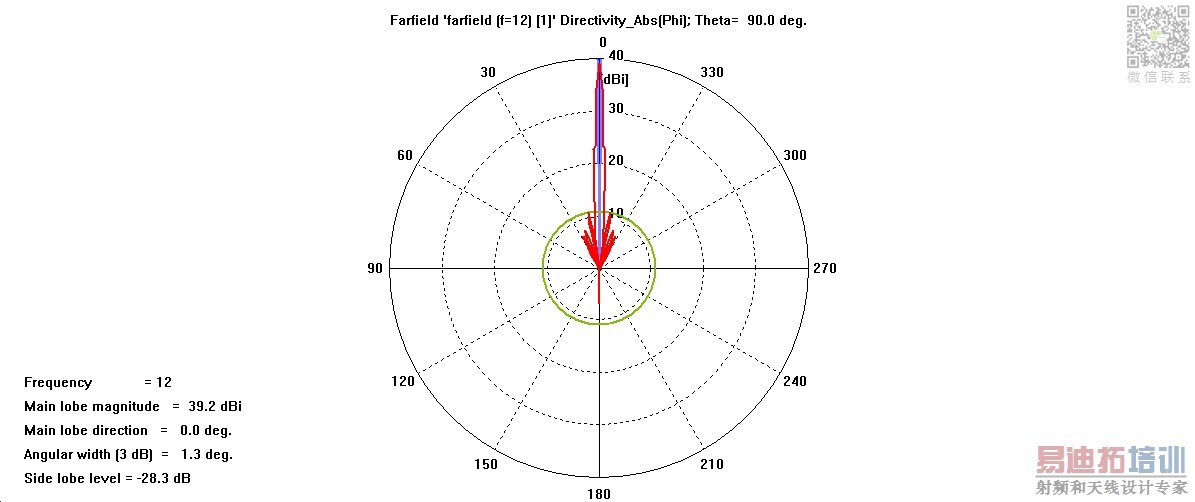

用CST仿真卡赛格伦天线出现后瓣（如图），求达人解释

用CST仿真卡赛格伦天线出现后瓣（如图），求达人解释

我也不懂啊

用CST仿这个快吗?用哪种算法，另外这种天线肯定有后瓣的啊，关键是看后瓣有多大。

我最近也在做反射面天线，不过是新手，我想问问你CST仿真大尺寸反射面天线进度怎么样?还有我不知道如何建立偏置抛物面，还请指点，谢谢

不好意思，我这个项目没有跟进做，帮不上忙了。

FEKO挺快的，精度也可以。馈源使用MOM求解，反射面使用PO求解。
偏置抛物面建模的时候首先要利用其几何定义。我的做法是（HFSS中）：
1. 已知焦距F、抛物面口径D和偏置角；
2. 根据偏置角和口面张角计算口面底部到对称轴距离H；
3. 绕对称轴作焦距为F 的抛物面（使用参数方程画）；
4. 在与对称轴垂直的面上以D为直径，H+D/2 为圆心作圆柱体；
5. 两部分相交即可得到所要的偏置抛物面。
在HFSS中建议不要直接使用这种模型仿真，即使在工作站上面，也是很恐怖的，单单剖分网格就要很长时间。可以将抛物面离散化，做成伞状结构，可以很大程度减小计算量，在个人电脑上也可以运行，并且二者结果相差很小。
FEKO里面建模基本也是这个思路，不过不用离散化。FEKO 3D做的不是很好，可以用其他工具建好模型然后导入。
CST没有用过，不知道效果怎么样。
