天线阵的仿真得到了小于1的最大方向性系数！
来源：edatop
更新时间：2024-09-15
阅读：

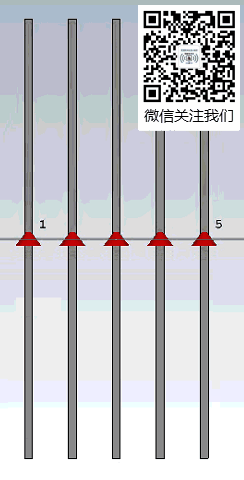

我在用CST仿真一个五元天线阵，如图：

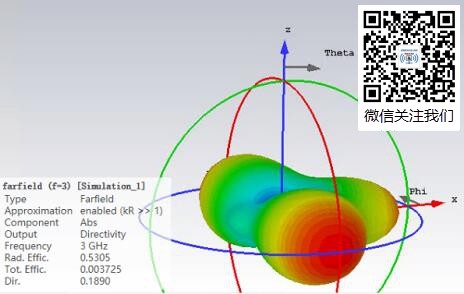

有五个端口，每个端口都馈电，馈电的幅相是自己设置的。现在我仿真得到的最大方向性系数小于1，但是从定义来说，D是不可能小于1（或者以DB为单位就是不可能小于0）
我也考虑了CST中单位是dBi，此时DMAX应该不小于-2.15dBi，但我这个结果都达到了-7dBi了。
另外，天线的材质是PEC，但是辐射效率只有0.5。我已经使用了自适应网格加密，计算了20PASS，结果似乎并没有收敛。
是不是这个方向性是考虑反射的方向性。
软件里面方向性系数的定义和匹配（反射）无关，但是您提到这和总效率有关系，另外辐射效率也和反射无关
咨询了CST那边的人，可能是软件自身有问题
