CST中6个error的解决方案

来源：edatop 更新时间：2024-09-07 阅读：

学习CST中遇到了很多ERROR不知道怎么个意思，虚心向高人学习下。
1. The port mode Eigensolver(本征求解器) failed because the maximum number of iterations has been reached.
2. Single-ended definition requires a separate mode set for each pin .Please check waveguide Port Number.
3. The propagation constant of mode1 is zero ,cannot continue.
4. Waveguide for port nuber 1 is too short. The waveguide must be homogeneous for at least three mesh planes along propagation direction.
5. Too few conductors detected .Conductors might be short-circuited in port plane.
6. On port 2 multiple potential definitions of the same set are located on one conductor ,or a symmetry condition is incompatible with the potential definitions.
微波仿真论坛上看到的，除了第4个问题是因为端口处没有加密到3个网格以外，其余的都还不知道怎么解决，拿来和大家一起探讨下。

我用CST有些时间了，您遇到的问题主要都是波导端口的定义和端口处网格的定义上，答案如下。希望帮得上你。
1、这个提示并不是真正的本征模求解器的问题。CST的2008版以后的版本中对波导端口的求解精度进行了提高，每次进行仿真的时候，会自动对波导端口进行自适应网格收敛性分析，并得到精确的结果。这里出现这样的错误提示：主要是波导端口处的起始网格设置太粗，经过了4次（缺省值）网格迭代后仍不能达到指定的1%（缺省值）的精度要求，所以计算停止了。解决方法：提高端口处的起始网格或者取消自适应分析，更建议用前者。
2、要进行单端S参量计算，是要定义多芯端口的。CST丛书3中有多芯端口定义的详细介绍，老兄可以买来看看。也不贵！
3、真不知道您是怎样定义的波导端口，波导端口的传播常数为0啊，这当然不能继续进行下去了。
4、还是波导端口的问题，波导端口的定义要求端口面处，传播方向上至少要有3个网格才行的。
5、同样，断口处的网格太少，端口面上都短路了。
6、多芯端口定义的不对，这个错误说明您把多个电势定义到同一根内导体上了。这怎么行！建议你看看丛书3或者他们有本丛书9里面有个多层差分线的例子介绍的也挺好。

其实楼上下次遇到问题时，还可以把模型一并上传。这样帮你解答起来更有针对性地。:19bb

回答的很好啊，不错，支持一下
:27bb
:27bb :27bb

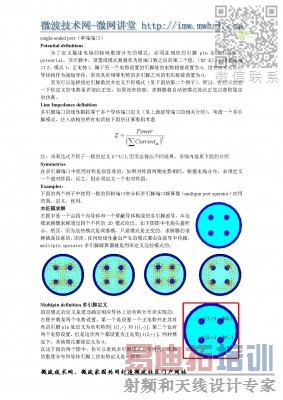

CST的丛书3中有波导端口和多芯端口定义的详细介绍。微波技术网上也有对多芯端口的简单介绍啊。如附件就是从这里下载的。
http://imw.mwhrf.com/thread-7956-1-2.html
