CST与ADS协同仿真中，CST导出的天线模块在ADS中的端口怎么设置才能有S参数结果？
来源：edatop
更新时间：2024-09-07
阅读：
可是我是说在ADS中啊，ADS中有一个端口是连接无源电路，然后无源电路连接CST模型的那个端口，我想看这两个端口之间的损耗，现在没法看，因为CST模型的那个端口跟ADS里的端口不一样，不会产生S参数。不知道怎么解决? 难道我要用ADS中增加一个端口与CST模型的端口连接才可以?我试试
大家好，我在用CST和ADS协同仿真，模型的导入一切正常，但是有两个问题不知怎么解决，希望高手给予指导。

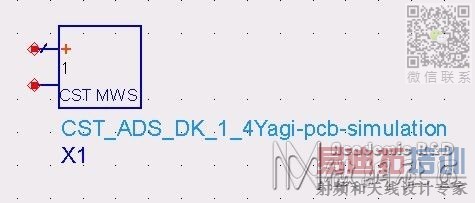

1；从CST导出的模型文件是一个天线，本来是一个端口，但是不知道为什么在ADS里导入之后是个两端口的封装文件?
2：因为我需要知道整个电路的S参数，包括S11,S21，但是导入的天线模块的端口怎么设置才能跟ADS中simulation中的端口一致，从而使得在ADS的仿真结果中出现S21呢?
不知道我有没有讲清楚自己的意思，希望得到指导，谢谢！
你从CST导出模型是怎么导的?
是导出的TOUCHSTONE还是Agilent ADS Compont?
后者。
两个端口，应该是一个接地 ，一个与ADS中的馈源相接。 第二个问题呢?
两个端口是一个接地 一个接ADS中的馈源。 这样看来，是不是所有CST导出模块的都是至少两个端口呢?因为要有一个端口接地。
导出：就是在file----export里选最后一项Agilent ADS Compont就可以了。论坛上有上传的资料，里面说的很详细
你可以是下导成TOUCHSTONE的方式，然后再ADS中用DATA ITEM方式添加模型文件，然后路径设成你导出的.SnP文件试试
另外，没太明白你第二个问题，你想看S21，那不得要2个端口吗?你在CST中的模型只有一个端口，怎么能看到S21呢?

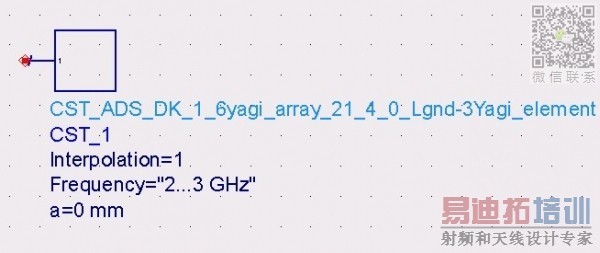

这是我两次导出的CST文件，现在还没有找出原因，为什么一个是两端口，一个是一端口?
我想请问的是 1.、这两个文件哪一个是正确的呢?
2、有没有哪位高手有过这样的经历，知不知道为什么导出的会是两个不同的结果?
还有要补充的是，对于一个端口的导出文件，我在ADS联合仿真时S参数很不理想，是大于0的。
而两端口的导出文件，结果则比较理想
急于求教，请高手指点，谢谢
