CST中如何建螺旋线
来源：edatop
更新时间：2024-09-06
阅读：
创建一个0.1mm厚度的旋转薄片，作为转子。

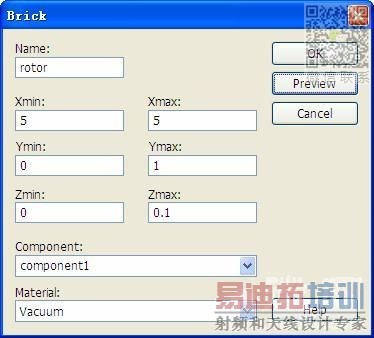

具体方法：激活方块创建模式（Objects—Basic Shapes--Brick），按下Esc键，数值设置与所建模型如下图所示：
[size=111%]•

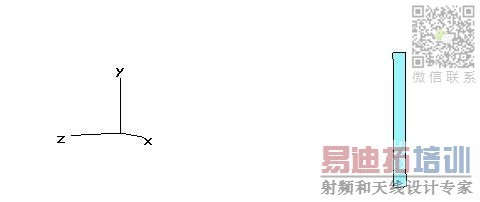

为了便于设定旋转轴的位置，我们激活局部坐标系，并将其与薄片的待旋转面对齐。具体方法：
1、从主菜单中选择Objects—Pick—Pick Face，选中块的远离Y轴的那个侧面。

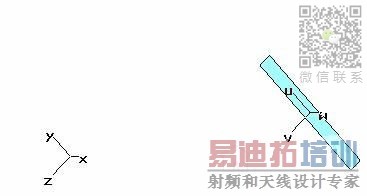

2、主菜单WCS—Align WCS with Selected Face
再次选中刚才选中的面。
主菜单Objects—Pick—Edge from Coordinates，画出一条直线，并在随后弹出的Enter Edge Numerically对话框中设置如下：

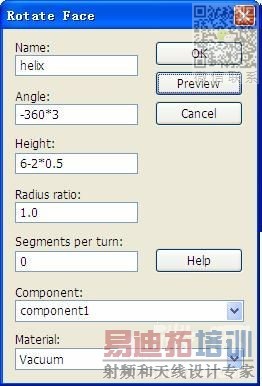

接下来我们将薄片绕旋转轴转三圈。主菜单Objects—Rotate，在弹出的Rotate Face对话框中设置如下（可以通过点右上角的Preview来预览生成的模型），然后点确定。

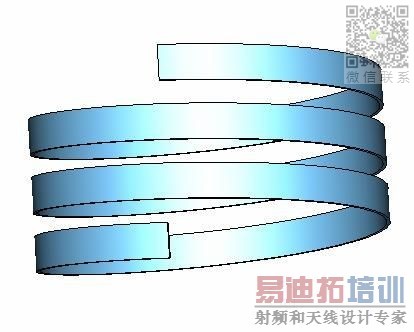

上图即为最终得到的CST模型
