关于微带馈电的贴片天线端口的设置
来源：edatop
更新时间：2024-09-06
阅读：
请交一下微带馈电的贴片天线的端口应该怎么设置，不好意思，新手，有没有端口设置的一些教程资料之类的呢，我这里只有张敏写的用户全书，里面只有一个同轴馈电的贴片例子，关于微带馈电的没有，所以还望大侠们赐教或者分享下资料

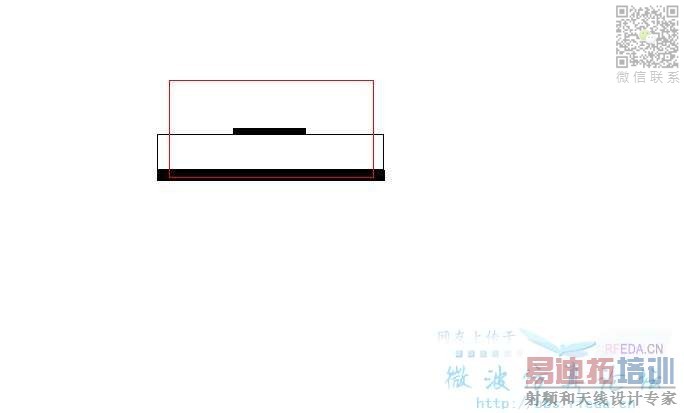

微带就用一个矩形框的端口
如下图
同问
这个端口的尺寸有没有什么要求
[attachment=12796]
哎 [attachment=12797]
[attachment=12799] 晕
你发的图片看不都。
用户全书上说：对于微带线应该取端口宽度为微带线宽度的10倍，高度为介质高度的五倍
呵呵，多谢
有啊 没记错的话丛书4的第三个例子不就是?
MS为5h/sqr(eps)
其实端口大小没有严格的限制，一般不要激励起高次模，并且使场集中在介质附近就可以
