CST 2011中如何查看天线的左、右极化情况
来源：edatop
更新时间：2024-09-06
阅读：
小弟新手，最近在做圆极化天线，在5版中远程列表中直接给出了左右极化的选项，2011中如何查看远程的左、右极化情况?求高手指点！
Farfield Plot Properties... -> Axes -> Polarization -> Circular。
懒得再截一遍图了
以自带的Dipole为例，默认打开的时候3D显示：

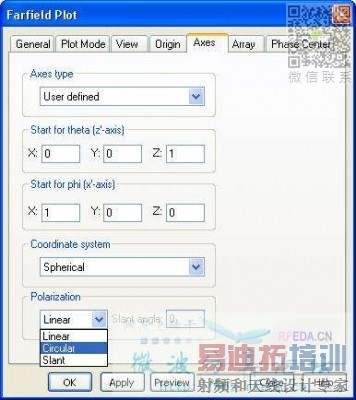

这时显示的是Theta和Phi，在我的CST MWS 2012中，进入Farfield Plot Properties...，在Axes选项卡里的Polarization选“Circular”：

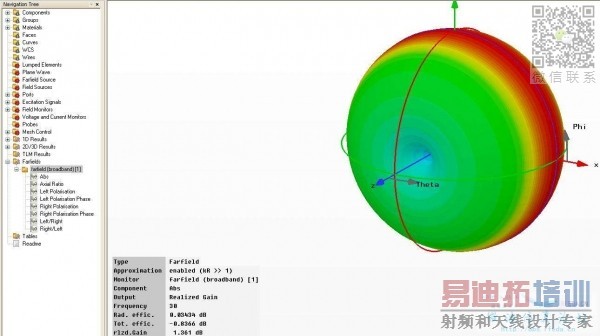

回到3D显示就变为Left和Right：
这时导出的数据就是左旋极化和右旋极化了：
每一列的含义小编应该知道了吧。
CST MWS帮助文件《Farfield Plot – Axes》和《Farfield Overview》。
多谢大侠指点！拜谢.......
帮你处理下
