教你在cst中如何对外部信号进行快速傅立叶变换

---

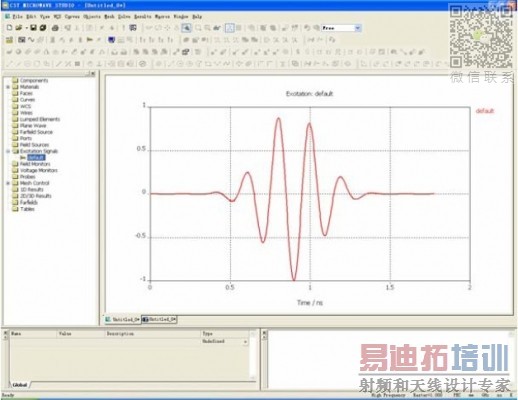

1) 如图是某激励信号的时域波形图。

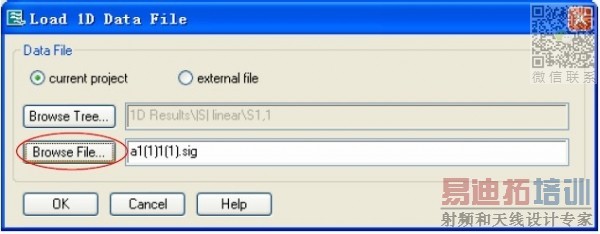

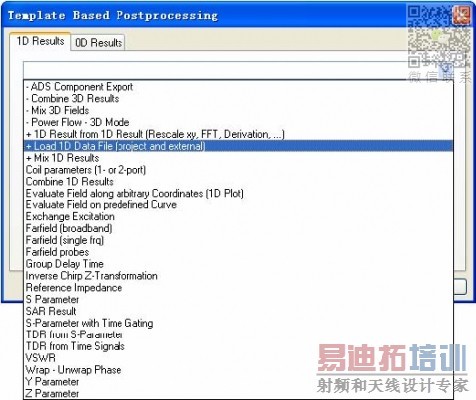

2) 打开后处理模板

，并选择加载1D 数据选项。

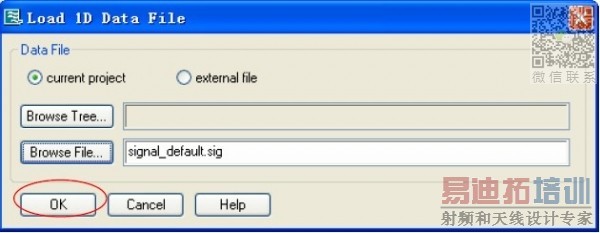

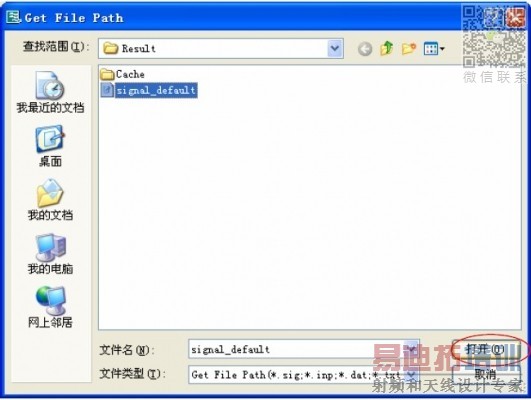

3) 打开游览器，选择需要进行FFT 变换的信号文件，选择默认的激励信号。

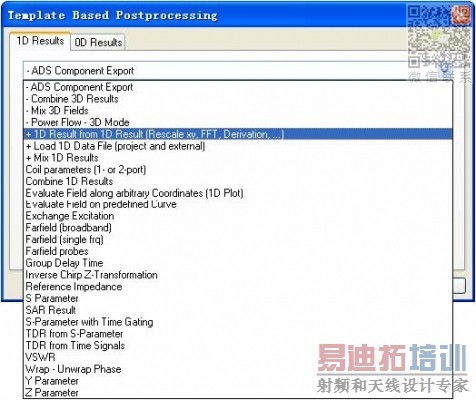

4) 再选择从1D Result 的结果中加载1D Result 的选项。

5) 选择对选中信号的幅度进行FFT 变换。

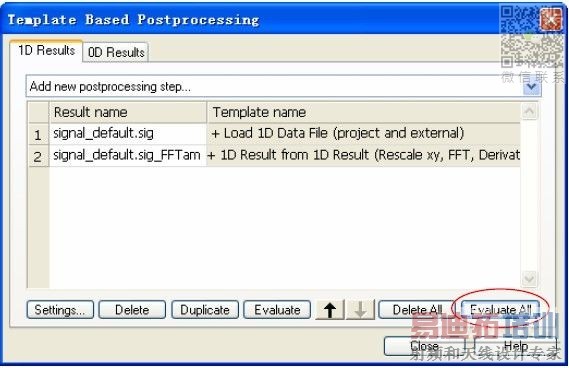

6) 选择计算所有，即可得出原信号和该信号经过FFT 变换的波形图。

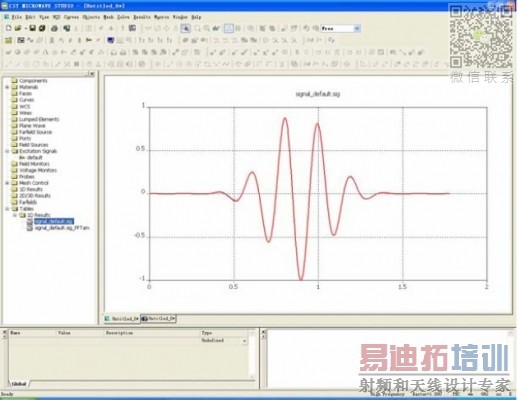

7) 原激励信号时域波形图

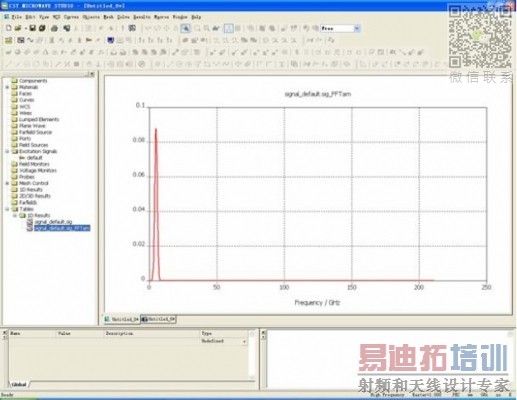

经过 FFT 变换之后的信号的频域图。
