教你如何保存CST参数扫描中所有的结果

---

利用“Transient Solver -> Parameter Sweep”进行参数扫描时，保存在Tables 下的结果只能是1D/0D 的结果。如果您想将每次参数变化的计算结果，包括2D/3D 结果保存下来，推荐您使用另外的方法——CST 自带的VBA 宏Parameter + Mesh Study。
下面来说明一下宏 Parameter + Mesh Study 的使用方法：

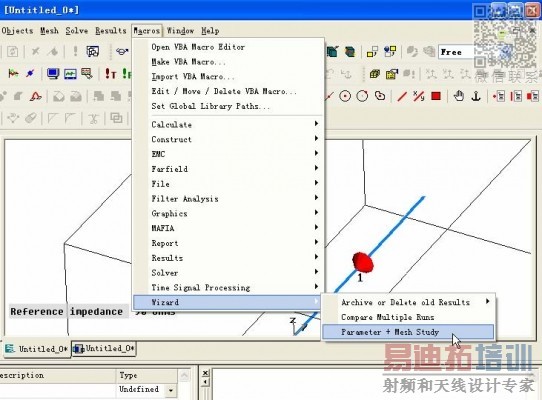

1) 将 CST 项目设置完毕后，运行Macros → Wizard→Parameter + Mesh Study:

2）弹出的对话框中要求输入变化参数的个数，这里我们只考察一个参数。

3）点击 OK 确认后，弹出对话框让您定义参数变化范围和变化步长：

缺省情况下，参数选择框中为%mesh，这个设置可以用了考察网格加密对结果的影响，也是种作收敛性分析方法。这里我们要进行参数扫描，在下拉菜单中选择相应的参数。本例中为参数“a”，并设置了相应的范围和步长：

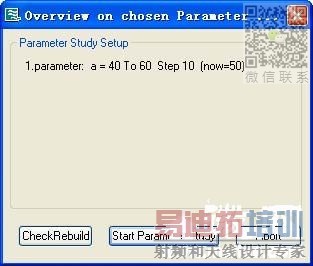

4）点击 OK 确认后，弹出如下对话框，显示了选择参数，以及相关参数扫描设置，请点击Start Parameter Study 按钮：

5）弹出的对话框中可选择您需要启动的求解器，这里我们选择时域求解器（Transient），其他还有些高级设置，更多详细信息，请参考此宏的在线帮助文档。点击Start 按钮，启动参数扫描求解：

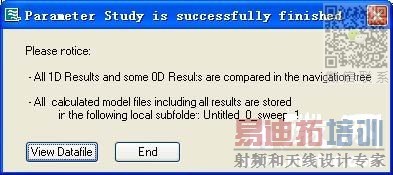

6）参数扫描结束后，弹出如下对话框，从对话框上的叙述中可以看出，所有的 1D 结果和一些 0D 结果进行了比较，并保存在结果导航树中；而每次计算的模型文件，包括其所有结果都保存在了原CST 项目目录下相应的文件夹中：

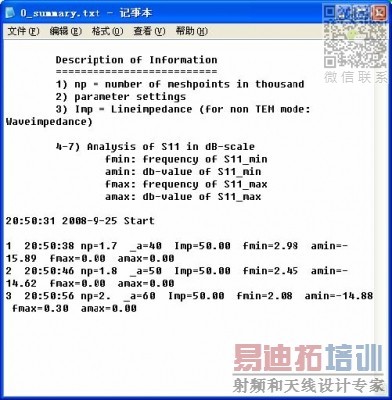

点击View Datafile 可以查看参数扫描纪录：

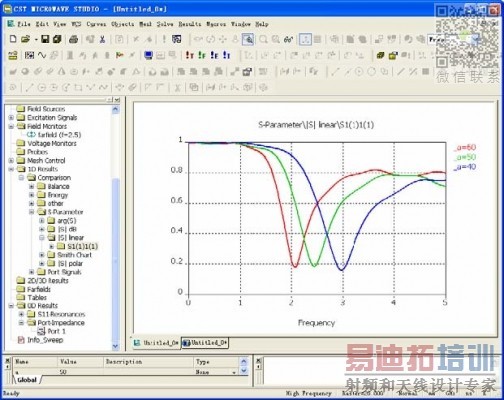

7）在原项目的 1D Results 文件下，所有的结果都进行了比较，存在Comparison 文件夹下：

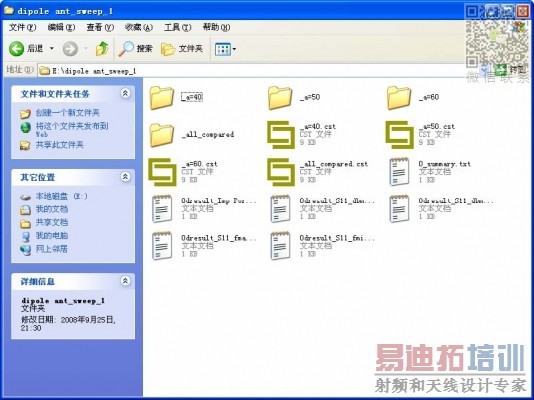

8、打开 CST 项目同级目录中的“项目名称_sweep_1”文件夹，您可以看到每次参数扫描得到结果都以“_参数名＝参数值”保存下来，打开相应的cst 文件，您就可以得到每次计算的到所有结果了：

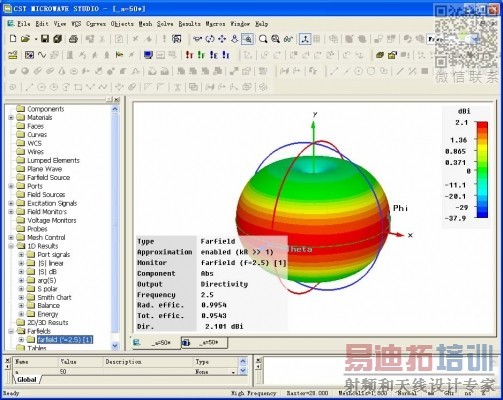

以下为 a＝50 时（_a=50）的结果，可以看到所有的结果都被保存下来：

类似的，您还可以同时对多个参数进行扫描，就像使用 Parameter Sweep 一样。
