HFSS查看SAR

我想查看某个平面的SAR,因此画了几个面(面的属性中Model打勾了)。但加入面和不加入面的SAR发生了变化,请问为什么。

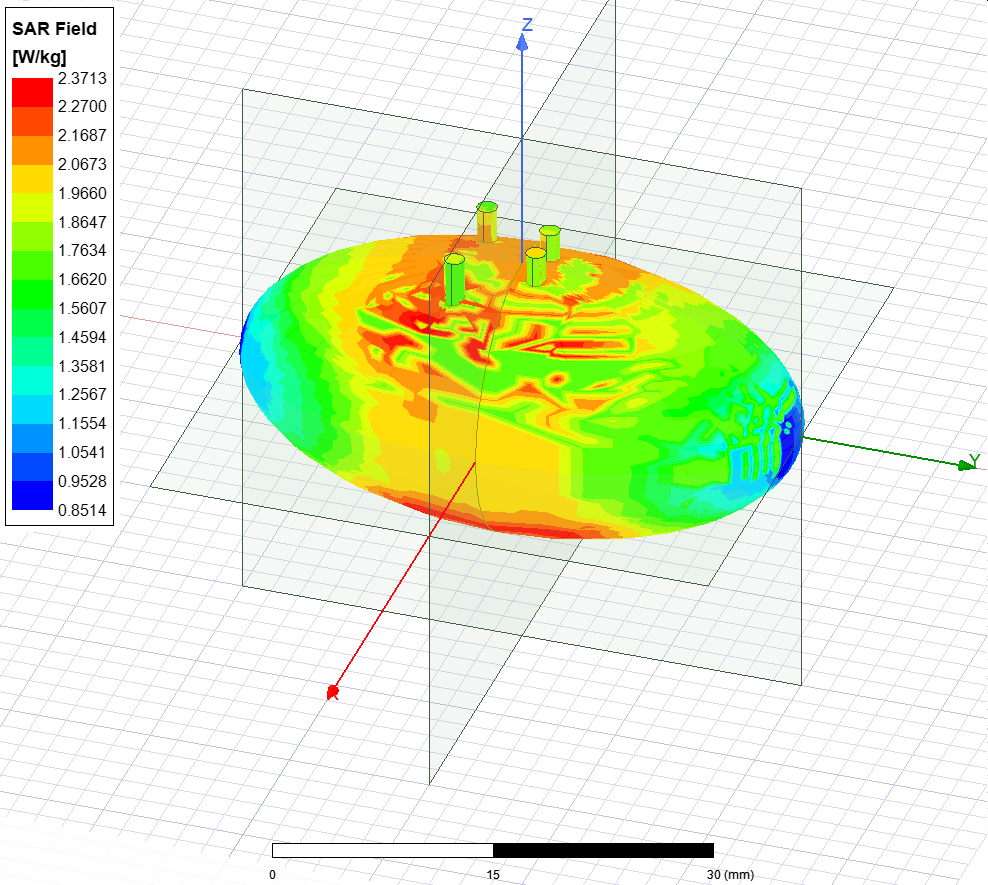

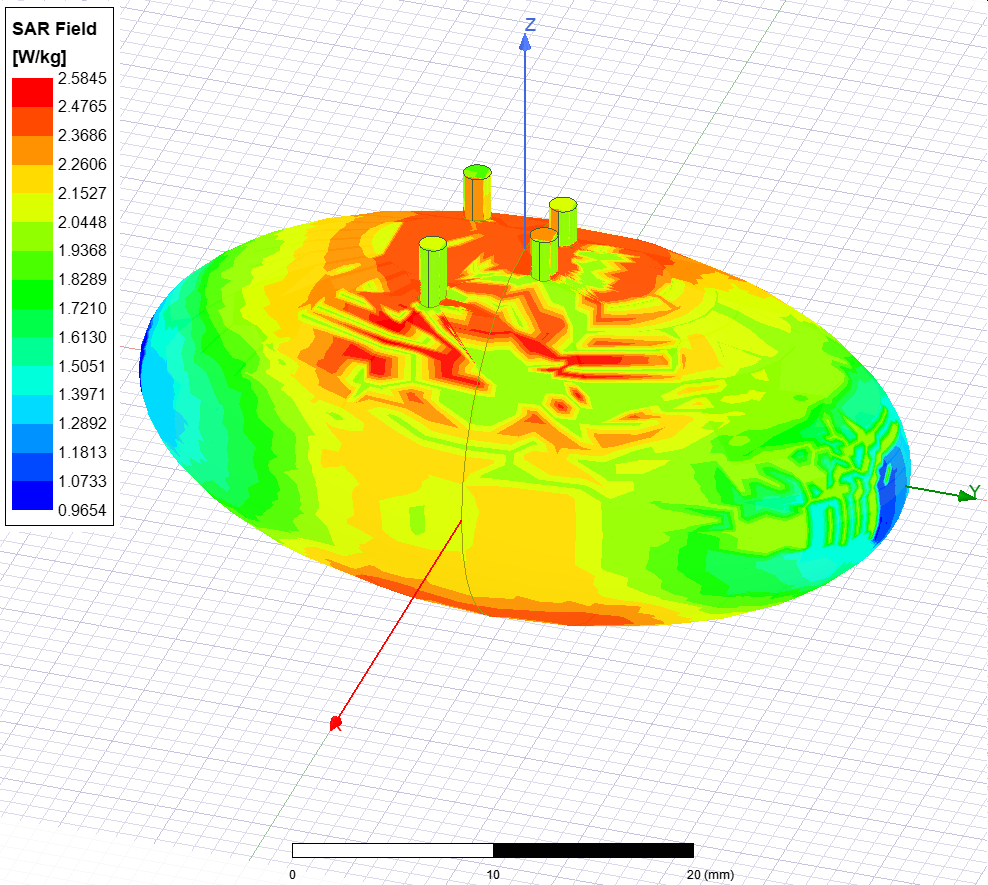

上面两张图是Average_SAR加入平面前后的对比,最大值分别是2.58和2.37,区别并不大。

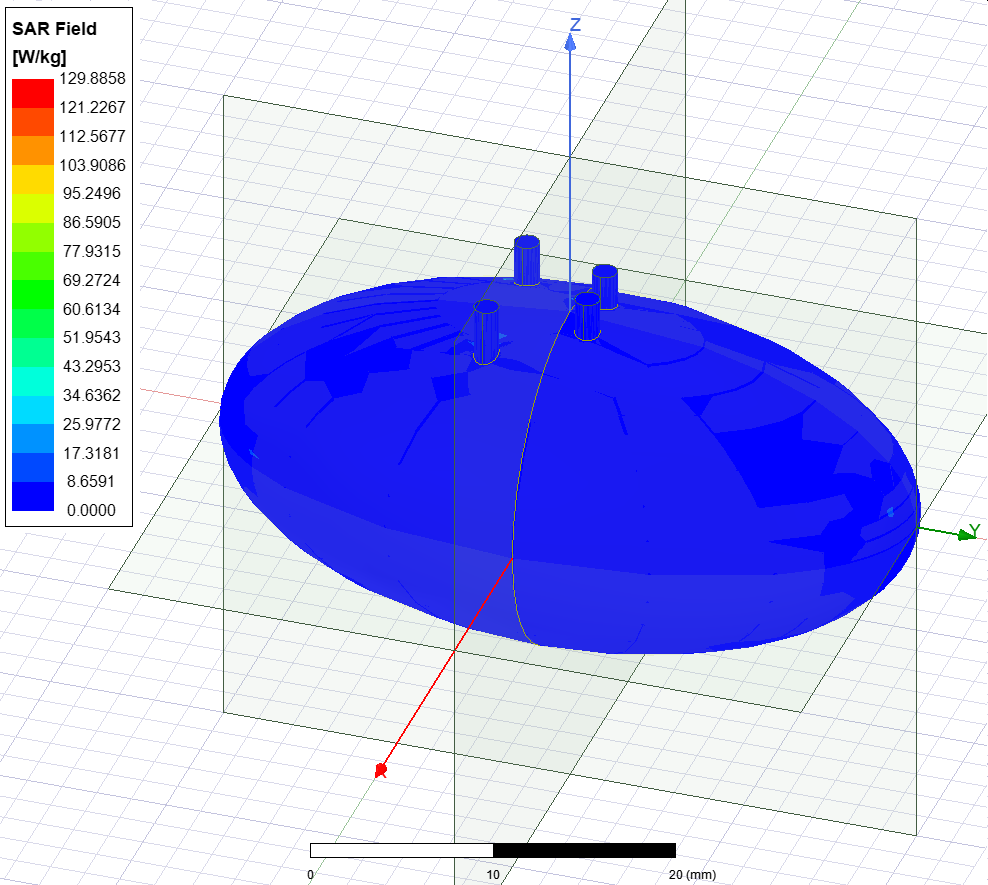

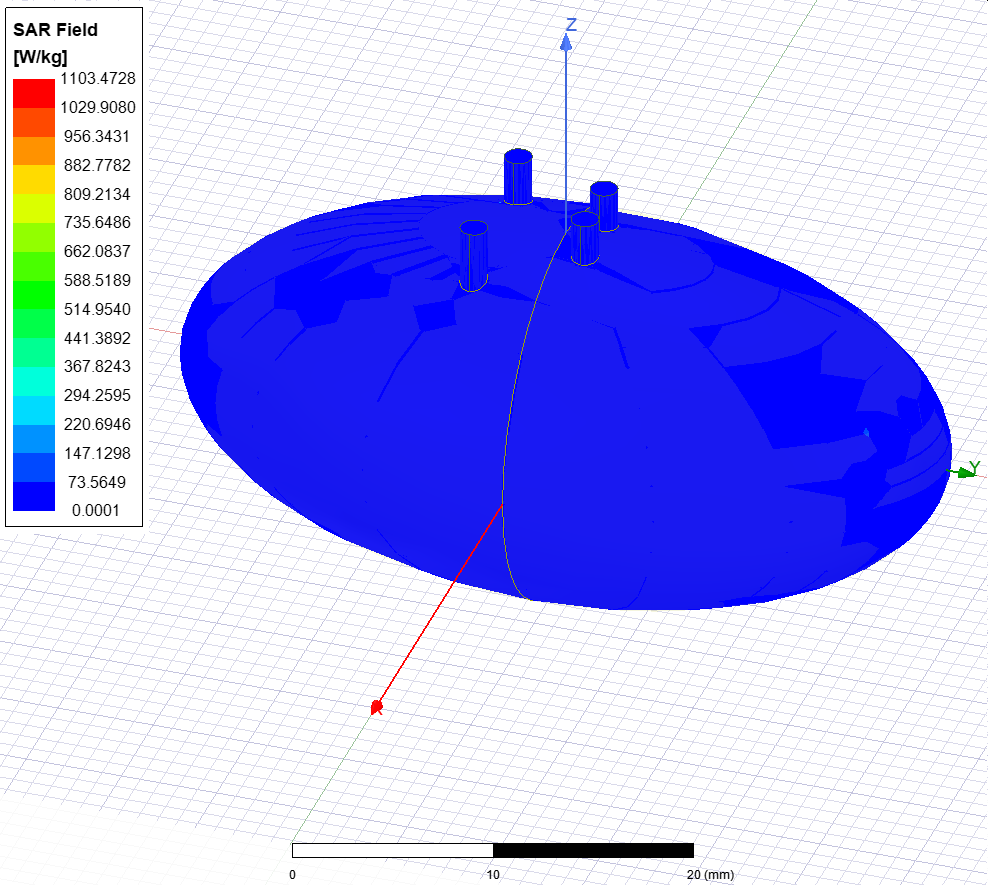

下面两张图是Local_SAR加入平面前后的对比,最大值分别是1103和129,离谱了。

模型外表面是蓝色的不用管,说明红色的部分在内部。

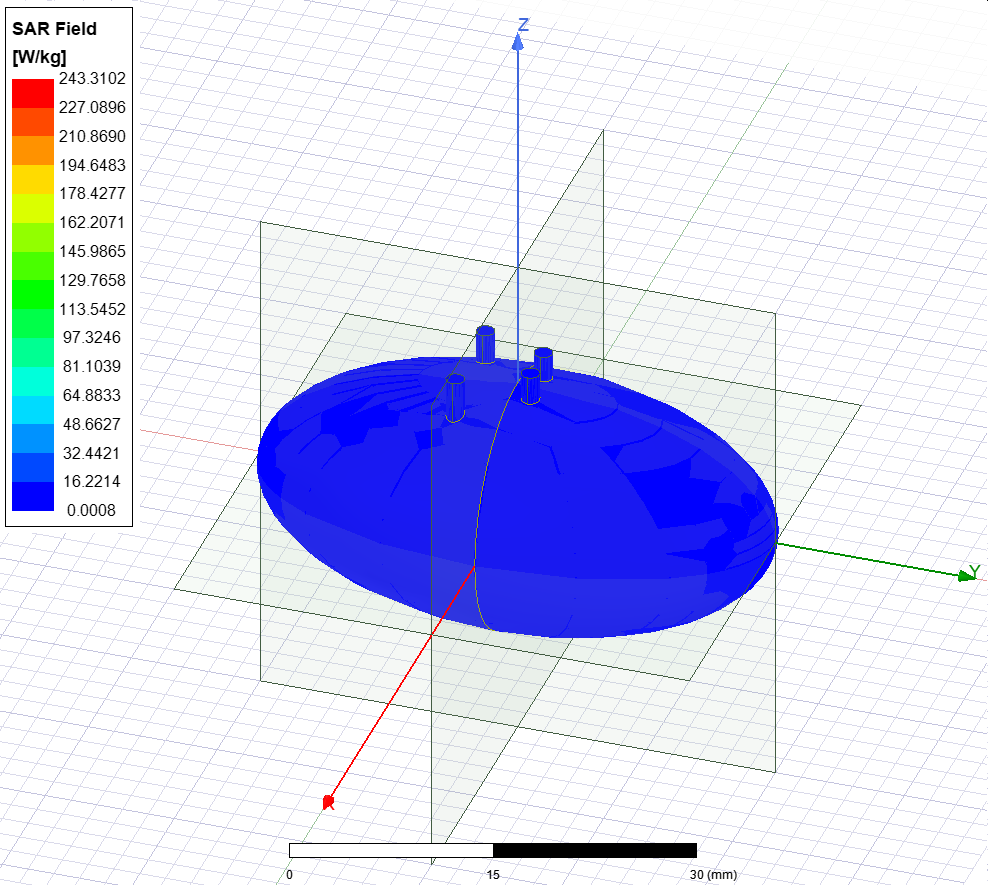

最后,我把面的属性中Model的✔去掉了,如下图所示,最大值又变成243了。

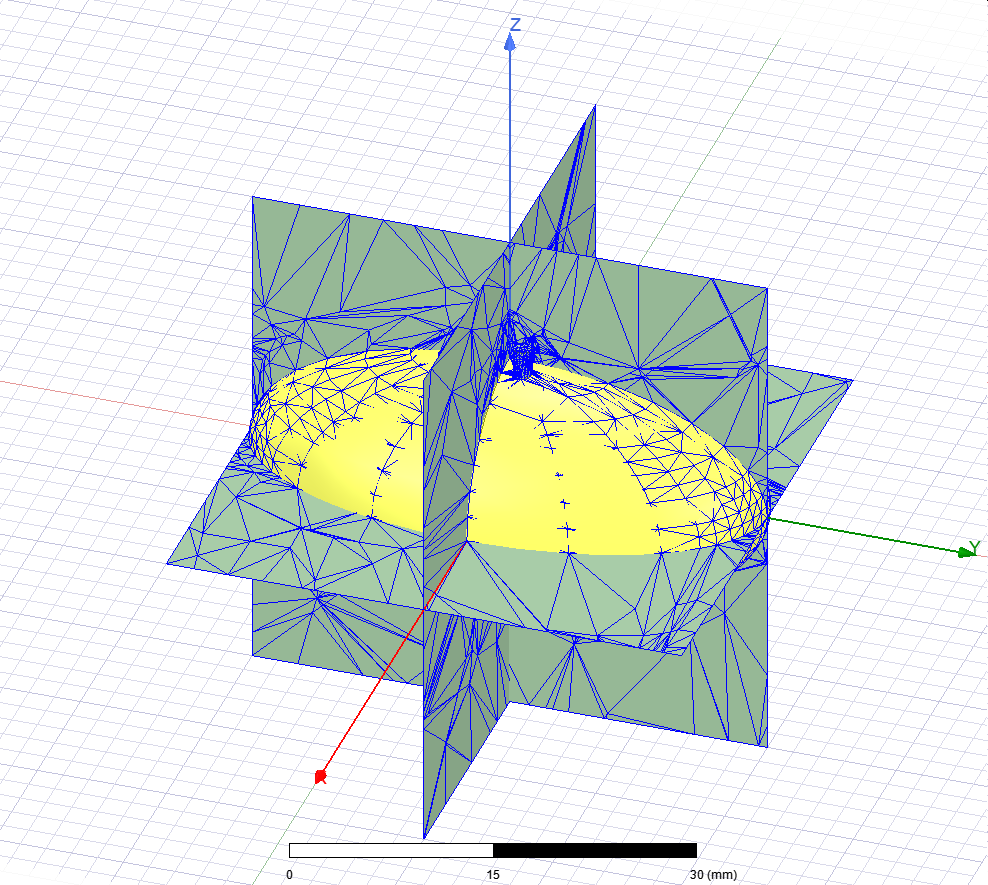

为什么面的model没打勾,面上还有网格剖分,如下图所示:




03月03日 | 263人阅读

暂时还没回答,等你发挥
