矢量网络分析仪的应用

37369C不但具有频率扫描方面的诸多应用，而且还具备了功率扫描的能力，可对放大器的非线性性能进行描述。图3显示了在某一频点上放大器的输出功率与输入功率的关系，图中的线性部分是放大器的小信号增益区域；输入功率继续增加时，增益就开始下降，放大器进入增益压缩区，随着输入功率的进一步加大，输出功率将不再增加，继而达到了饱和，放大器的1dB压缩点即为增益相对于线性增益下降1dB时的输入功率（或对应的输出功率）。

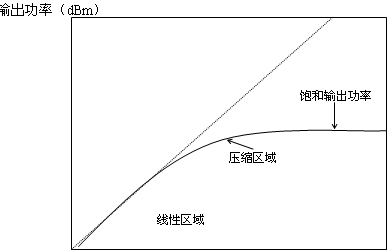

　　图3 放大器输出功率与输入功率

下面就是我们对所研制的Z002低噪声放大器1dB压缩点指标的检定测试。这里，我们通过37369C内置的增益压缩软件，可以很快地完成这一测试。首先，在37369C上按Appl键，选择SWEPT POWER GAIN COMPRESSION功能，根据被检放大器的工作频段设置需测的频率点（37369C最多可置10个点）：6GHz、8GHz、12GHz、14GHz、16GHz、18GHz，依照公式PSTART=压缩点指标-增益-15dB及PSTOP ≈ PSTART+20dB 设定扫功率范围。

图4

按照图4做线性功率校准，调整每个频点的源输出功率，然后用被检放大器替换功率探头，并选择GAIN COMPRESS功能完成测试，结果为-20.7dBm（21.58dBm）。

时域功能

我们知道，在测量比较复杂系统的反射时，得到的是各部分影响的综合结果，对于各具体部分（反射特性）的情况不易确定，这就给整体调试带来了不便。安立公司的37369C矢量网络分析仪的时域功能可方便地解决这个问题。网络分析仪的时域测量功能就是在频域中测量后，通过其内部处理器做反傅立叶变换得到时域响应，时域响应显示了网络的反射系数和传输系数与时间的关系，它包含了每个反射点的幅度、位置信息以及每个传输通路的信息。

时域测量有两种不同的工作方式，即带通方式和低通方式。带通方式就是给出器件的脉冲响应，它适用于任何频率范围，是最常用的工作方式。低通方式主要用来做低通器件的测量，它可提供器件的脉冲响应和阶跃特性，通过显示的特性曲线可以确定响应的幅值及反射点的类型（即阻抗特性R、L或C）。

时域测量中的"WINDOW"功能，可改善时域测量的动态范围，提高时域响应中的幅度分辨力。另外，它还有一个非常有用的"GATE"功能，这是一个时间滤波器，形状犹如一个带通滤波器，它可以去掉"GATE"以外的响应对测量结果的影响，很方便地选择我们感兴趣的部分进行测量分析。

网络分析仪的时域功能不仅可用于检测电缆的反射点，实现故障定位，还可在传输测量中观察被测设备各路的传输情况。我们在做声表面波滤波器特性的测试时，其测量结果包括了多路传输、转接器、连接电缆以及滤波器夹具等的影响，其真实特性无从而知。应用了时域测量的"GATE"功能之后，我们就可去除转接器、连接电缆以及夹具等的影响，从而获得该滤波器更准确的特性。

结束语

由于时间关系，这里仅介绍了网络分析中几个简单的应用实例。安立公司的37369C矢量网络分析仪还有许多其他非常有用的功能，这里就不再赘述了。在实际应用中，37369C矢量网络分析仪为我们提供了很好的调试测量手段，大大地提高了我们的工作效率。
