矢量网络分析仪的应用

        摘要：本文通过几个应用实例简要叙述了矢量网络分析仪37369C等系列仪器在系统及组件调试中所体现的某些特点。

引 言

在科研及生产中，高性能的矢量网络分析仪是功能最强的网络分析仪，它对于各种微波器件和组件的特性分析具有至关重要的作用。它具有频域和时域两类测试功能，可以很好地完成诸如滤波器、放大器、混频器以及系统中有源和无源微波组合等的各种参数的调试、测试。安立公司提供的一体化37200/37300系列矢量网络分析仪具有频率范围宽、动态范围大、分辨率准确度高、快速实时、使用简捷、灵活方便等特点，为工程师们提供了极大的帮助。下面我就37247A及37369C矢量网络分析仪的部分应用作一粗浅的介绍。

两路相位平衡调试

在某雷达产品的研制和系统的总调过程中，会对和差两路相位的不平衡性提出要求，为了使和差两路的相位满足设计要求，除了在设计时要仔细考虑影响相位不平衡的诸多因素以及减少相位不平衡的方法，还要在今后的总调中加以调整修正，以适应整个系统的要求。根据总调现场的条件，我们需要有一个快捷有效、切实可行的测量手段。以前我们使用的是八十年代初的手动矢量网络分析仪，精度较低，显示不直观，测量结果无法输出。

为了确保测试的精度和有效性，和差两路相位平衡的测试宜采用包括天线、馈线以及高频接收机和差相加器（魔T）之前各微波器件在内的大系统统调测量，安立公司的37247A矢量网络分析仪为这个调试提供了有力的测量手段。

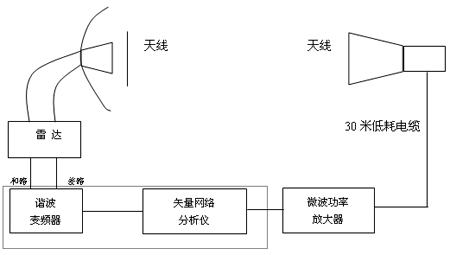

图1 和差相位平衡测试框图

图1显示了和差相位平衡的测试框图。以任一路作为基准，利用37247A矢量网络分析仪的校准（RESPONSE-THRU）或迹线存储运算（DATA→MEM，DATA/MEM）功能，可以很直接地看到和差两路的相位平衡情况，见下图。

　　图2 配平前的和差两路相对相位

图2显示了和差两路配平前的相对相位。从图中可见，两路的相位差未达到要求，需要调整。根据网络分析仪测量出的相位差数，由公式Δl=ΔΦ/（2π/λg）计算出须增加的匹配长度Δl，垫接在电长度短的支路上，并通过网络分析仪实时分析观察，直至满足技术要求为止，最终结果可通过绘图仪或磁盘输出。

另外，也可通过37247A网络分析仪的内部电长度补偿功能（配合适当的介电常数），自动计算出配平时须修正的长度，该长度显示在分析仪的显示屏上，方便快捷。
