CST的集成化仿真平台
导入/导出接口
CST工作室套装提供各类CAD/EDA/CAE导入/导出接口:DXF, GDSII, Gerber, SAT, STL, OBJ, IGES, STEP, Nastran, VDA-FS, Autodesk Inventor, Pro/ENGINEER, CATIA v4 /v5, ODB++, Cadence Allegro / OrCAD / PCB / SiP, Mentor Graphics Expedition / HyperLynx / PADS, Zuken CR5000 / Visula, Agilent ADS layouts, AWR Microwave Office layouts, Sonnet models, KBL线缆格式, 生物voxel数据。
导入结构和印制板自动修复和自动简化

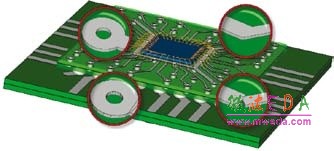

从EDA软件导出的二维板图在导入为三维结构时,常常会出现细小的间隙和裂缝,这将使得那些需要考虑全波分布参数的电磁场仿真软件的计算量激增。CST则提供一套完整的自动修复瑕疵和自动简化不必要的复杂结构的工具。有了这些工具,加上稳定的网格生成器,CST可以处理相当复杂的印制板的全波电磁仿真。见下图,导入芯片封装时,CST自动简化焊盘和自动修复走线转角(上)。原始导入的结构 (下),焊盘为棱柱逼近,导致网格增多;几乎断裂的走线转角,引入附加电感。
丰富的结果后处理
>> 仿真空间内任意一点处、任意时刻(时域)、任意频点(频域)上的电场和磁场E/H/D/B
>> 仿真空间内可以任意设置一个或多个观测点,输出电场、磁场、功率流、电压、电流、及其随时间或频率的变化曲线
>> 给出0D(单值)、1D(任意空间曲线)、2D(任意空间切平面)、3D(任意立体或实体或材料)结果可视化,显示电场、磁 场、表面电流、电磁损耗密度、功率密度分布、能量密度,可以观察任意剖面,通过动画观察电流、电场和磁场随相位的变化
>> 0D结果:Q值、相时延、群时延、耦合系数等滤波器参数、功率、效率、能量、输入阻抗、特征阻抗、波阻抗、尾场阻抗、导 流系数、仿真时间、内存使用统计 …
>> 1D结果:S/Z/Y参数特性曲线、电压/电流幅相、电场/磁场幅相、直角坐标/极坐标方向图、RCS、驻波VSWR、端口入射/反射 信号、TDR、PI阻抗图、眼图及其Mask、能量守恒频率特性、仿真空间总电磁能量的时间变化曲线、天线辐射功率和辐射效率 频率特性曲线、传导辐射/辐射发射频谱曲线、EMC限值曲线 …
>> 2D/3D结果:SMITH圆图、端口模式场、电场/磁场分布图、远场辐射方向图、相位方向图、天线增益/方向性系数方向图、园极 化辐射方向图、园极化相位方向图、功率/场强/增益方向图、暗室辐射场强测试圆柱扫描图、结构内外表面电流分布图、电场能 量、磁场能量、PDN阻抗分布图、尾场、时域动态和频域动态场分布/方向图/RCS、多切面场图不同类型不同场量图构成合成图、粒子相空间图、粒子快照分布图、粒子轨迹跟踪图、五度空间粒子分布图(时1+空3+能量1)、温度分布图、热通量分布 图、热应力分布图、结构形变图 …
>> 比吸收率SAR、助听器兼容性HAC、总全向接收灵敏度TIS、分集增益DG 、总辐射功率TRP、包络相关性系数ECC等手机参数
>> 所有导出量均可以从后处理模板(Template Based Postprocessing – TBP)中给出,如Q值。更重要的是可以通过后处理模板 对0/1/2/3D量进行标量、矢量、N维向量、张量运算,编辑用户自定义解析运算公式。还可以进行傅立叶正反变换,离散傅立叶 变换、重采样、对电场和磁场沿任意曲线、曲面、体积进行线面体积分。可以输出一维、二维、三维、动画结果。支持可见即 可得(What you get is what you see -- WYGIWYE),一键直接生成WORD、PPT报告、动态图视频文件。
-
