拆开iphone6 看手机天线的秘密(升级版)
05-08
此文曾发过,但是因排版失误,造成画面太美,影响了阅读。为此,特别重制,并补充相关资料。手机里有一个隐秘而伟大的部件,知道是什么吗?对了,那就是天线,没有了天线,你也就不能愉快地玩朋友圈了。

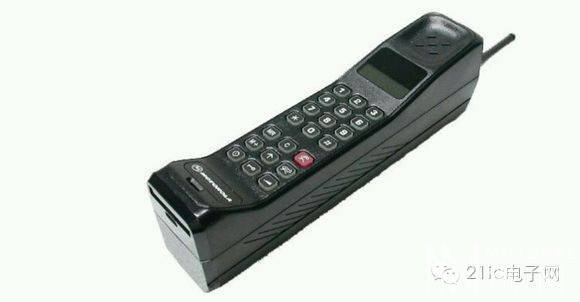

说起天线,它也是不断进化的。在上古的大哥大时代,手机傻大黑粗,天线也是“武大郎”的模样。

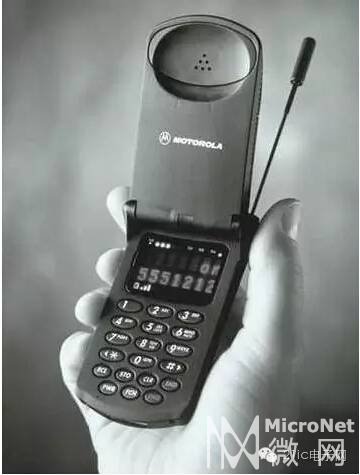

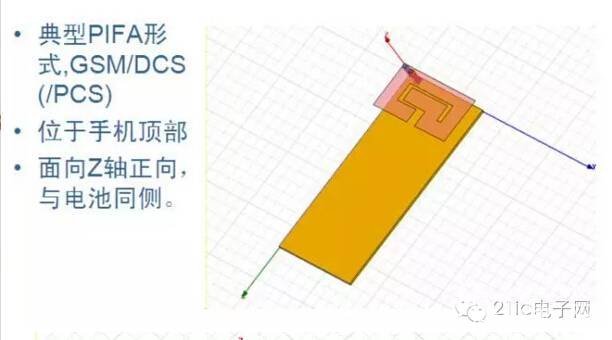

数字手机出现后,天线的颜值也提升了不少。
到了智能机时代,你已经看不见天线了。

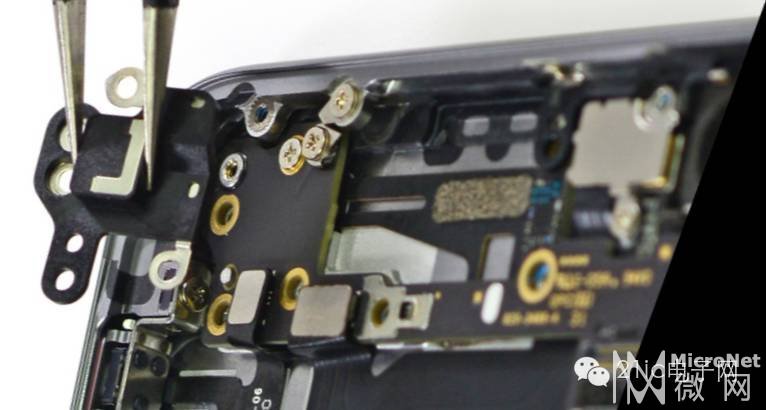

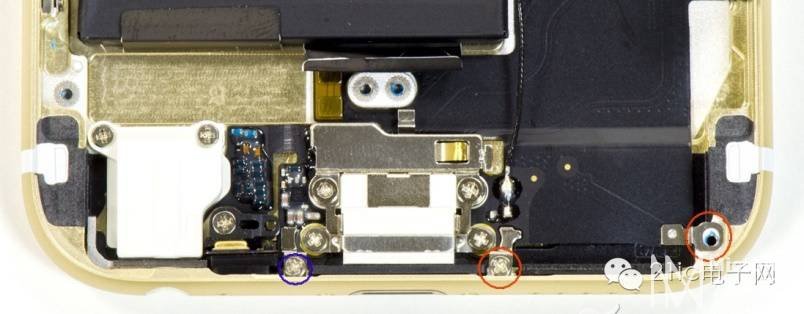

下部天线LAT结构相对简单。
最右侧红圈为天线LAT的地,中间红圈为天线LAT的馈电端口。
左侧蓝圈为Antenna Tunning端口,附近上方的芯片为Antenna Tunning芯片。 (Antenna Tunning技术是从iPhone5开始引入的,目的是更好的适应越来越多的射频频段,上部天线和下部天线均采用此技术,上部天线Tunning电路在主PCB上,下部Tunning电路在尾插排线上。) iPhone 6/6+的下部天线结构基本无差别。

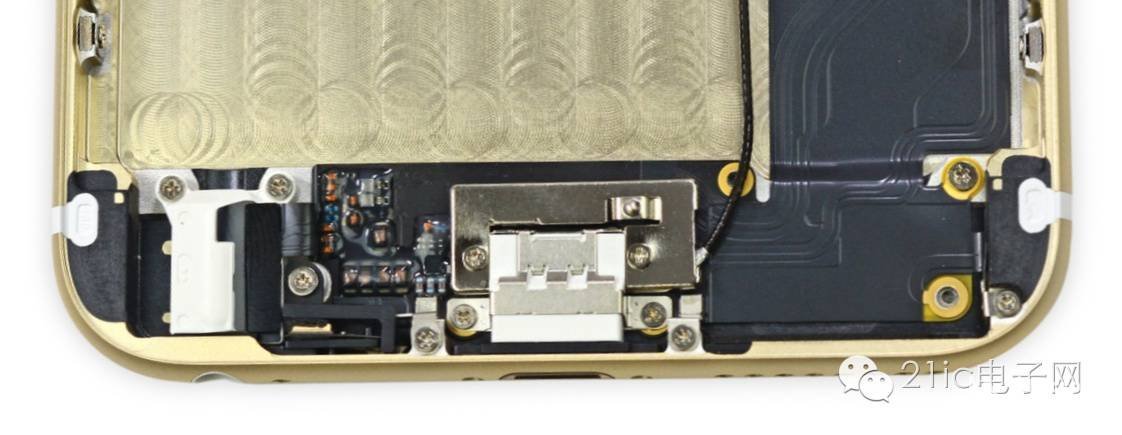

显而易见的尺寸差别导致的天线参数变化,由设计和无源补偿网络及Tunning电路解决。

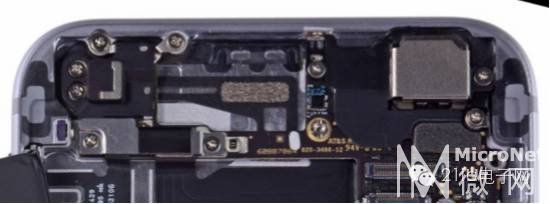

iPhone6上部天线

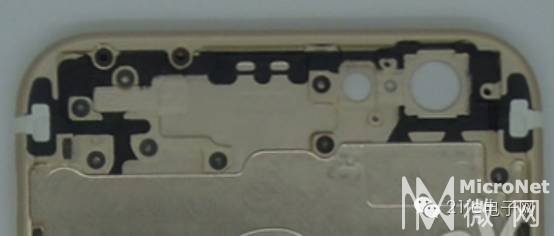

上部天线的结构则复杂的多。

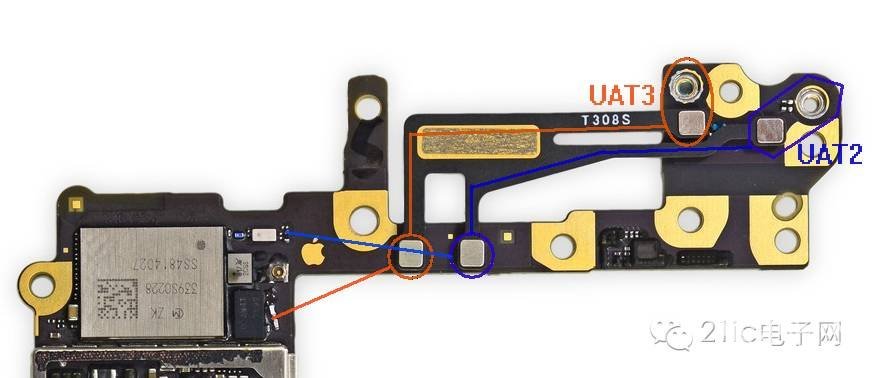

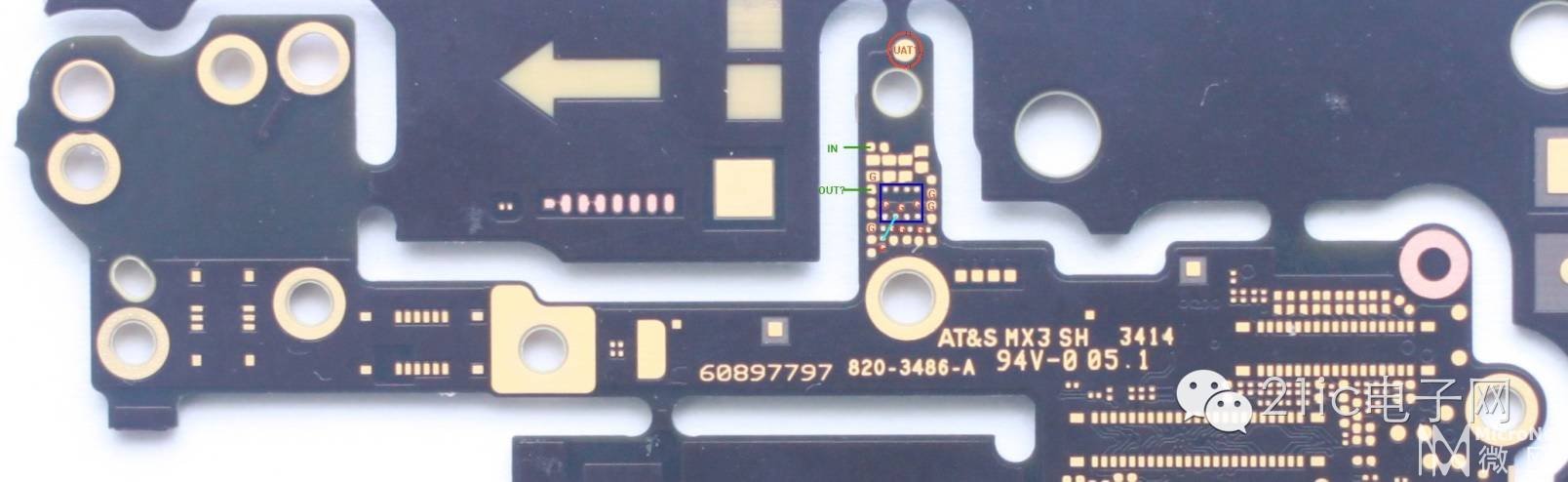

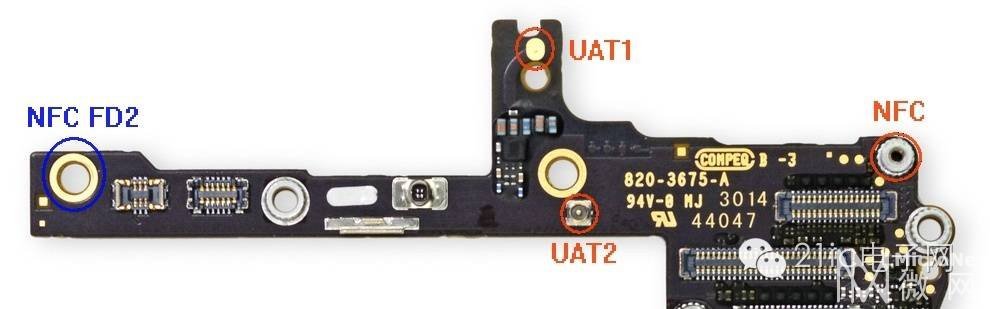

它要实现Cellular副天线、双频WLAN/BT、GPS、NFC等功能。 上部天线包括UAT1、UAT2、UAT3各1个馈电端口和NFC的2个端口。UAT1为天线Tunning端口,影响UAT3;UAT2为WLAN 5GHz频段天线;UAT3功能较多,包括WLAN/BT 2.4GHz、GPS、Cellular副天线。 NFC FD1通过柔性排线(上面有一个表贴电感)和螺丝连接至上金属条的最右端,FD2基本位于此金属条的最左侧,通过天线工件内的导线连接至主PCB,主PCB上此点并不接地,但此点通过螺丝直接固定在金属外壳地。NFC天线环路的面积大体等于上部塑料条圈起的面积。
由于NFC天线只有单圈且面积不大,相较传统解决方案耦合系数小得多,需要额外的驱动能力,采用AWS公司芯片AS3923提供驱动,如下图:

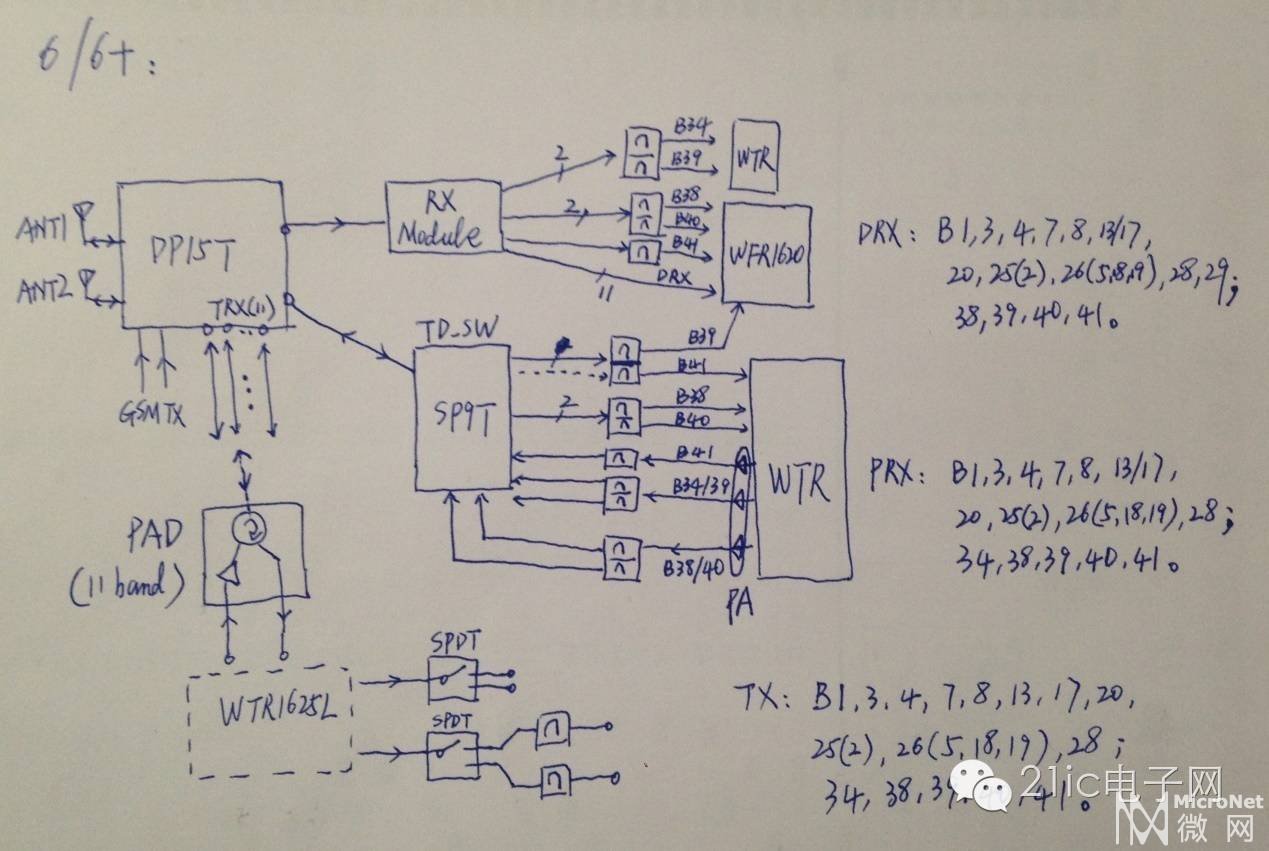

上部天线的原理框图为:

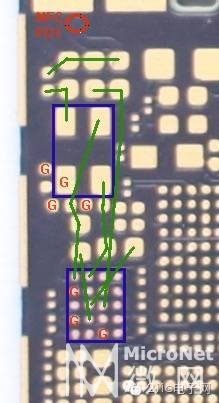

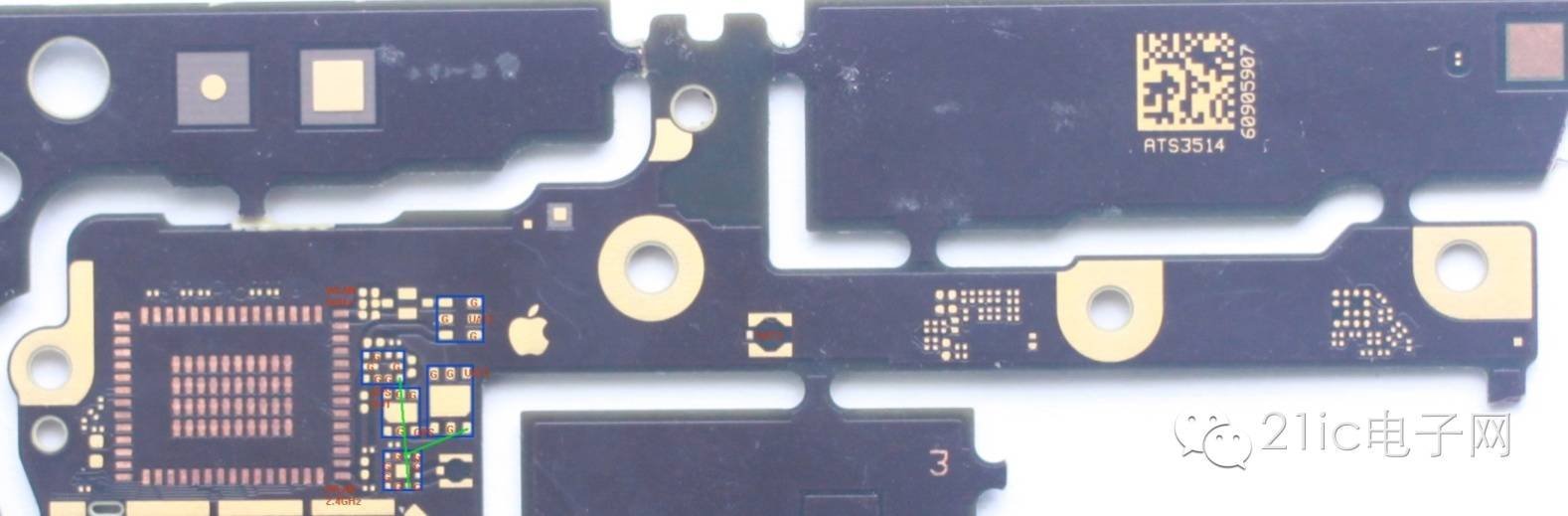

Celluar主天线。Antenna Tunning包括3个芯片。
iPhone 6+ 上部天线
说起天线,它也是不断进化的。在上古的大哥大时代,手机傻大黑粗,天线也是“武大郎”的模样。
数字手机出现后,天线的颜值也提升了不少。
到了智能机时代,你已经看不见天线了。
下部天线LAT结构相对简单。
最右侧红圈为天线LAT的地,中间红圈为天线LAT的馈电端口。
左侧蓝圈为Antenna Tunning端口,附近上方的芯片为Antenna Tunning芯片。 (Antenna Tunning技术是从iPhone5开始引入的,目的是更好的适应越来越多的射频频段,上部天线和下部天线均采用此技术,上部天线Tunning电路在主PCB上,下部Tunning电路在尾插排线上。) iPhone 6/6+的下部天线结构基本无差别。
显而易见的尺寸差别导致的天线参数变化,由设计和无源补偿网络及Tunning电路解决。
iPhone6上部天线
上部天线的结构则复杂的多。
它要实现Cellular副天线、双频WLAN/BT、GPS、NFC等功能。 上部天线包括UAT1、UAT2、UAT3各1个馈电端口和NFC的2个端口。UAT1为天线Tunning端口,影响UAT3;UAT2为WLAN 5GHz频段天线;UAT3功能较多,包括WLAN/BT 2.4GHz、GPS、Cellular副天线。 NFC FD1通过柔性排线(上面有一个表贴电感)和螺丝连接至上金属条的最右端,FD2基本位于此金属条的最左侧,通过天线工件内的导线连接至主PCB,主PCB上此点并不接地,但此点通过螺丝直接固定在金属外壳地。NFC天线环路的面积大体等于上部塑料条圈起的面积。
由于NFC天线只有单圈且面积不大,相较传统解决方案耦合系数小得多,需要额外的驱动能力,采用AWS公司芯片AS3923提供驱动,如下图:
上部天线的原理框图为:
Celluar主天线。Antenna Tunning包括3个芯片。
iPhone 6+ 上部天线
