一个比较好玩的天线

最近从朋友那拿到一个比较好玩的天线.
大家一起分析下啊,这个是什么东东
测试下来天线工作带宽很宽,大概700MHz到3GHz.效率也很高！

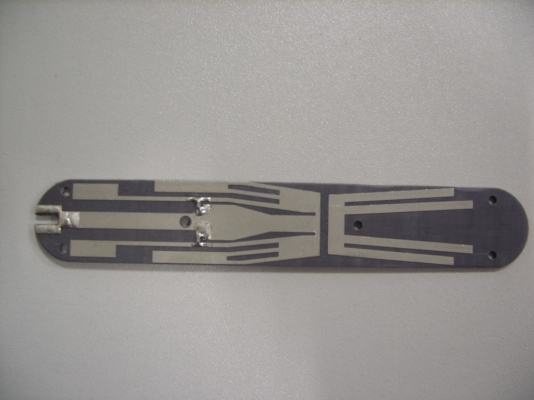

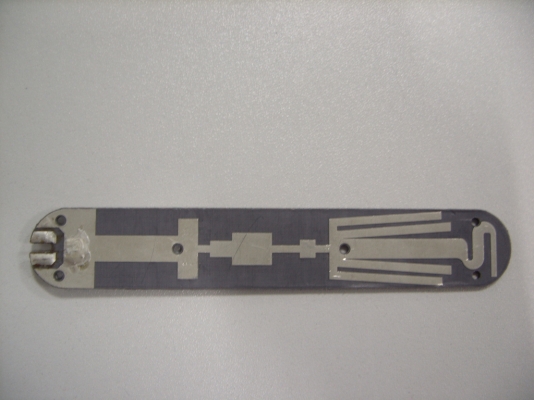

图片上是天线的正反面.

我仿过类似的，完全到不了这么宽啊。加上巴伦也不行。感觉辐射臂末端焊的好像是电阻啊。低频增益如何啊。

我做的是 2.4 GHz - 14 GHz, 33.6mm x 8mm x 1.5mm, dielectric constant 2.2
输给她了

这个原理小编摸索出来了吗分享下呗

多大尺寸?

有点意思，了解下

有点意思啊！哈哈！

却是奇怪

天线尺寸大概140mm*25mm

学习学习

有点意思啊！方向性估计很弱啊！

为什么不能看回帖?

别人的回复一点也看不到

看起来像是多频带的dipole,就是整合了balun在板子上面，应该还要加陶瓷电容/电感作匹配把

楼上的好眼力啊，呵呵
不过不知道是不是设计者故意把它烦琐化了(避免人家copy),个人觉得没必要做得这么麻烦

好奇怪的东西，可以用软件模拟一下看看

好奇怪的东西，可以用软件模拟一下看看

谢谢，祝你身体健康。

好奇怪的东西

如果天线工作带宽能cover到700MHz到3GHz,那就可以用于LTE天线了，不过这个尺寸有点大阿，一般手机估计放不下，不知道笔记本是不是可以运用

频带真宽哪

单极子，平面套筒balun

要带宽大，就必须有这么复杂的形状哦

ZI LIAO BU CUO

这个原理小编摸索出来了吗分享下呗

有点意思，了解下

我做的是 2.4 GHz - 14 GHz, 33.6mm x 8mm x 1.5mm, dielectric constant 2.2
输给她了

方向性怎么样?小编。

我仿过类似的，完全到不了这么宽啊。加上巴伦也不行。感觉辐射臂末端焊的好像是电阻啊。低频增益如何啊。

感觉这个就是多枝节谐振天线吧，

学习了学习了

奇葩走线，测试数据在哪?
