关于射频阻抗的测试方法

05-08

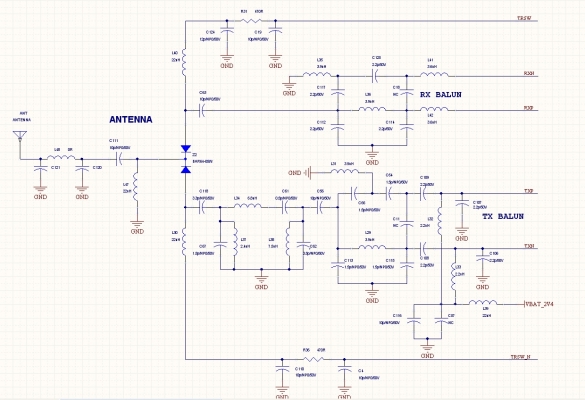

请问一下,下面那张图一个芯片外围的匹配电路。TRSW和TRSWN是收发开关的偏置电压。然后TXN(P)是发送端,RXN(P)是接收端。然后现在我想测试这个匹配网络如何去测试其阻抗。因为天线只能测试收和发中的一个状态。我是应该把收发开关Z2去掉。然后单独测试C63或C118的阻抗,然后再做阻抗匹配?还是说直接接在C111去测阻抗。然后做阻抗匹配?


现在手机的话是处于收发切换的状态,是否需要软件配置,让手机固定在收/或者发的状态呢?

谢谢、分享

没看明白小编的描述,是想看图中C111往左的匹配电路吗?那里可以视为天线匹配的一部分。去掉C111,把馈线接入那里即可以看天线的S11。因为此为无源网络,所以可视为互易网络。S11等价于S22。
至于说C63或者C118,我认为那里分别是RX巴伦的输入阻抗和TX巴伦的输出阻抗,且因为另外一端差分有源,不能视为互易网络。可以给差分端口中的一个接负载,用网分测输入(或输出)端口与另一端口的S参数。具体操作,可看 差分散射参数测试方法在RF电路设计中的应用
http://www.mwtee.com/forum.php?m ... 9&fromuid=64920
这篇帖子。
综上所述,鄙人认为应该分成两部分三个匹配网络来看。分别是TX Balun、RX Balun、Antenna matching。
所以,如果小编只是想单纯调整天线匹配,可以不用软件设置。直接无源对着网分调就行。如果是要调巴伦的,则可能需要固定接收或是发射状态以进行调试。

我现在只是想测试收发开关后端的阻抗。然后再测试天的阻抗。通过L48、C120、C121组成的匹配网络来进行阻抗匹配。而不调整巴伦。
那么我的测试方法是无源。然后直接测试收发开关之后的电路阻抗?

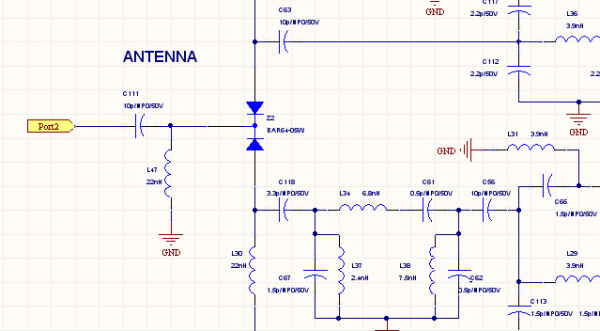

我想看的是C111往右的阻抗。

是的。不过实测的时候需要把C111去掉。
另外,回复的时候你可以在我的回复楼层那里直接回复,否则我无法看到你的回复啊。现在闲点还可以刷论坛。如果忙了估计就看不到你的回复了。

谢谢。现在我把自己理解的总结一下和您说一下。

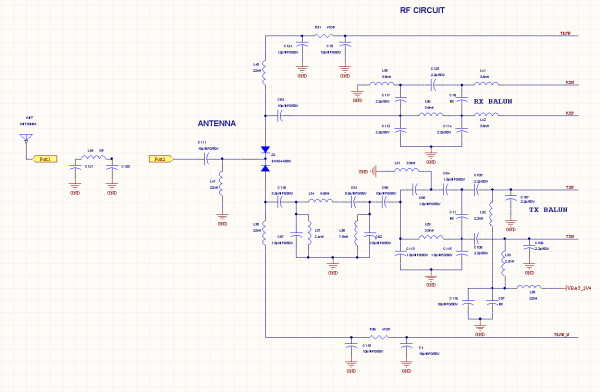

整个网络我将它分为三部分,一个是天线部分。一个π型的匹配网络,由L48、C120、C121构成。另外一个部分是连接芯片的收发匹配电路部分。
现在天线部分的阻抗,我可以从Port1连接矢网无源测试,测出从Port1看向天线方的输入阻抗。


另外一边,我从Port2利用矢网看向连接芯片的收发匹配电路的输出阻抗。然后通过中间的π型进行阻抗匹配。但是这部分是应该用无源的测,还是有源的呢?

嗯,我认为应该是有源的吧。因为你的TX Balun是有加偏置电源的。我在一个项目中做过类似仿真,影响很大。而且你的射频开关也是有源器件,有源状态下的阻抗环境和无源状态下的阻抗环境是不同的。所以建议还是根据实际使用中的情况来测试,此处即指有源。另外就是我觉得你如果需要看Port2端口的阻抗情况,也还是要根据是发射还是接收来考虑,这样会比较麻烦。如果不追求很精准的数据,我觉得可以直接默认Port2端口是50欧姆,然后你直接调天线那边的算了。阻抗实部接近50欧,虚部尽量小即可。

我想我可以使用软件去控制TRSW和TRSWN的高低电平切换。来达到简单的收发之间的切换。因为这个巴伦的匹配电路不完整,所以可能单纯说去说端口是50欧姆可能会不太准的样子,谢谢了哈。

不客气。应该的。相互交流多了才能带旺论坛。我能力有限,但是帮得上的一定尽力帮。

学习中……


弱弱地问一句,上面俺的回复能评技术分不?

当然可以了,只是我上来的时间太少了,关注不够,表示歉意啊

开关加电,分别测试TX、RX区匹配,

哪里哪里,管理员你们也挺辛苦的。而且活跃论坛也不能光靠你们的。也是我们这些常逛论坛的人该做的。

分别给开关加电,但是芯片可能处于的状态并不是该状态,也就是你给接收端加电,但是现在话机却工作在发送状态.内部的功率放大器的开与关会对实际的测试结果造成影响嘛?

谢谢、分享
