知识点 | 赋形天线覆盖的预测

导言：看微信，学知识。 这次介绍下赋形天线覆盖的预测。
随着QCell产品的逐步推广，国内大型场馆使用这类产品的需求逐渐增多。大型体育场馆的看台，因人员密集、无线环境空旷，所以主流、规范的覆盖解决方案是采用矩形赋形天线，这样可以高质量地满足覆盖，同时有效抑制邻区同频干扰。然而每个体育场馆的看台水平/垂直距离、斜坡坡度各异，如何精确预算每个场馆需要多少副赋形天线，需要哪些信息和工具呢? 本期我们给大家介绍一种赋型形天线覆盖预测的方法。
1覆盖特点
此类场景的规划设计与室外宏站规划完全不同，与常规的室内覆盖规划也有较大差异。其特点表现为：1. 使用天线特殊，为赋形天线；2. 主要解决同频邻区的干扰问题；3. 赋形天线的覆盖涉及看台的斜度、水平距离、垂直距离、马道垂直距离、水平距离，是有一定难度的几何数学运算；4. 覆盖预算的基础信息是体育场馆的立体结构图，尤其重要的是看台的垂直泡面图；
2天线选型

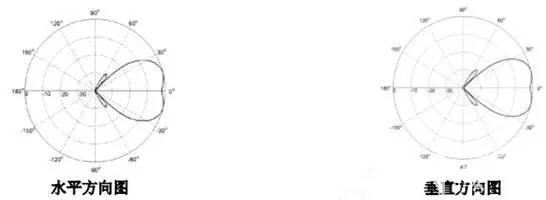

根据需要，可以选择1.7G~2.6GHz之间的双极化WHPX0505F。如果频段要求较宽，例如是800M~2.6GHz之间，则可选用安德鲁公司的对应天线

图1
3现场勘察测量

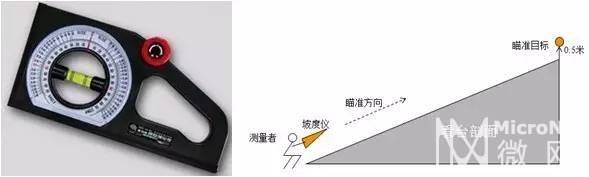

进行勘察测量必须带齐测量工具包括测距仪、坡度仪，至少2人共同完成。

图2

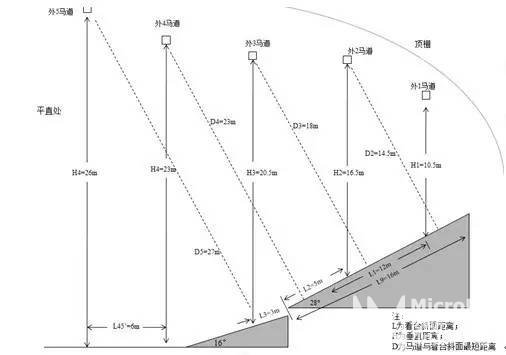

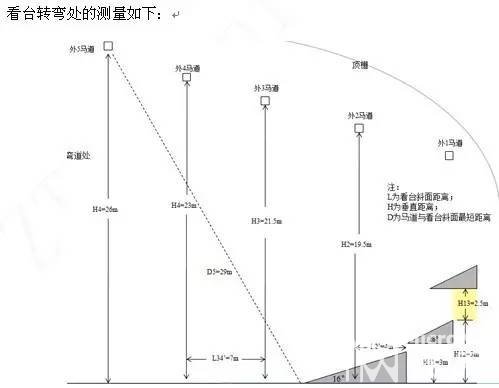

测量的位置至少包括：看台平直处、看台弯道中央，其他位置可选。测量内容至少包括：1. 低层看台坡度、坡长，中层和高层看台坡度、坡长；2. 低层和中高层看台之间的垂直距离；3. 本侧看台和对侧看台相同高度的水平距离；4. 顶部各条马道正下方对应看台位置、马道与看台地板之间的垂直距离等。

图3

图4

图5

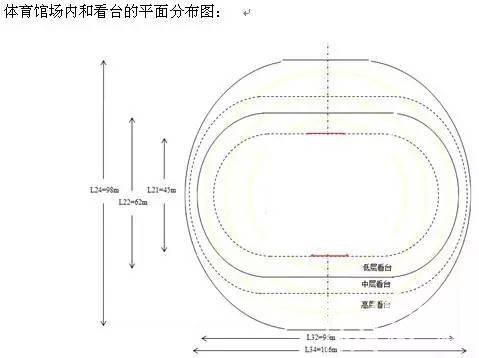

测量结束后，使用专业绘图软件工具，严格按测量坡度、距离比例绘制出垂直、水平剖面图。图形生成后，各要素之间的空间距离、角度就自动形成了，在图上直接测量即可，无需二次计算，对下一步覆盖规划提供很大方便。

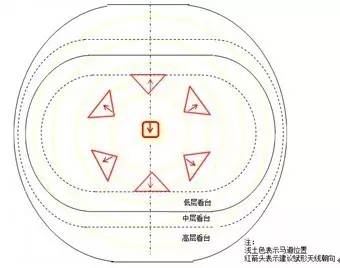

4赋形天线数量预算
赋形天线满足覆盖的部署数量预算，原则是：A） 同时满足看台垂直面和水平面的覆盖；B） 尽量降低相邻小区之间的重叠覆盖，降低邻区同频干扰；C） 赋形天线部署数量要满足峰值用户容量所需最大逻辑小区数量要求；D） 在满足上述条件下，部署方式尽量简单、天线数量尽量少；E） 看台水平方向需要的天线数量，以天线到看台的最短距离处进行预算。

图6

图7

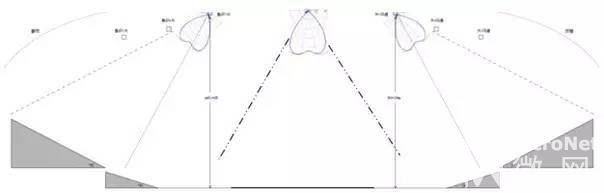

其中覆盖看台的赋形天线下倾角设置，可同时满足高中低看台和部分赛场区域的覆盖：

图8赛场中央天线覆盖垂直：

图9
