求问天线前辈,关于阵列天线的
05-08
小弟新手,做了个超宽带微带天线单元,VSWR<1.5的带宽为27-33GHz。将4个天线单元组成一个方形阵列后,得到的方向图和单元的方向图大不一样。组阵前后方向图对比如下,请问为什么会出现中间有凹陷的情况,这些凹陷都是负的了。非常感谢。
单元增益方向图:

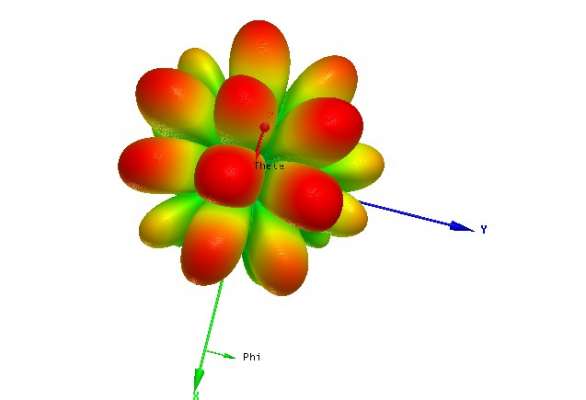

4阵元天线增益方向图:
单元增益方向图:
4阵元天线增益方向图:
在凹陷处就是每个单元的信号在此处相消叠加,造成了信号增益的衰减!有相消就有就有相长叠加,从而出现了很多波瓣。对于这种阵列需要对每个单元的馈电相位、幅度、单元间距的等进行综合的优化从而获得你需要的阵列波形。希望对你有所帮助
谢谢大哥 非常感谢。
谢谢大哥 非常感谢。
你做的是什么形式的天线,vivaldi 吗
微带贴片天线
