微波暗室 天線量測操作程序

一、架設待測天線
1 使用者首先將待測天線架設於微波暗室之轉台上，架設完成後，手動旋轉測試，確定待測天線不會因量測時轉台轉動致使天線傾斜或脫落。
2 檢視發射天線之極化方向是否為量測所需之極化方向，確認無誤後，連接發射天線之同軸纜線。
3 固定待測天線時，請勿使用膠帶及雙面膠帶等不易移除之黏貼物。亦請勿任意移動微波暗室中之吸收體，若確有需要，請先告知瞿教授、季先生或該室室長。
二、啟動儀器設備
1完成天線架設後，將發射端與接收端之同軸纜線連接至HP8510。依程序啟動HP8510，選擇S21及Single point，且將CW頻率調整至待測天線頻率，確認接收訊號強度高於雜訊位準15-20dB。若待測天線接收之訊號位準已接近雜訊位準，則需在發射端連接功率放大器，可請瞿教授或該室室長協助該項量測程序。
2 啟動馬達驅動器開關。
3 開啟微波暗室監視攝影機及電視開關。
三、操作量測程式
1使用電波組NT帳號登入電腦，若無帳號，可用ID:chamber PW:ntuee登入，並可將量測資料暫存於D:\users\chamber中，唯量測結束後須將量測資料複製攜出，刪除暫存檔案，登出帳號。

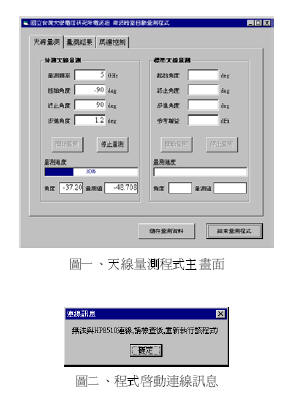

2登入後，執行電腦桌面上之『天線量測程式』圖示，若量測系統連接無誤，將出現圖一之量測程式主畫面。若儀器與電腦連接有誤，將出現圖二之錯誤訊息，此時應先檢查IEEE488纜線是否脫落，正確連接後，仍無法進入圖一之主畫面，應即請該室室長協助解決問題。

3進入量測程式主畫面後，依序填入量測頻率、起始角度、終止角度、步進角度等資訊。建議起始角度填入負值，終止角度填入正值，如此量測用同軸電纜較不易受拉扯而改變待測天線位置。
4量測過程中可於電腦畫面或監視器中得知量測進度，若有不正常之情況，按下主畫面中『停止量測』，即可停止量測程序。並依「五、不正常情況處理」解決。
5 量測結束後，轉台將轉回起始設定角度，顯示正規化天線場型圖，並指出該天線場型之最大值位置，如圖三所示。

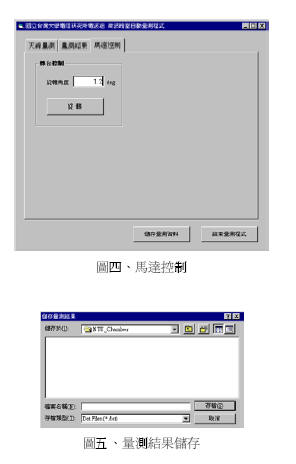

6若天線場型圖因轉台初始角度設定，致使角度偏差時，得利用馬達控制選項，調整轉台初始角度，並重新量測天線場型，使天線場型最大值出現於0度位置。圖三中天線場型最大值出現於-1.2度位置，則可利用轉台控制旋轉+1.2度修正轉台起始位置，如圖四所示。

7量測結束後，按下主畫面下『儲存量測資料』即出現圖五之儲存畫面，填入儲存檔案名稱，按下『存檔』，即完成儲存動作。程式預設之儲存格式為＊.dat檔，使用者亦可自行更換。
8若欲量測天線增益，則須再量測一標準天線與待測天線量測結果比較，遂可得天線增益。於待測天線量測結束後，以同樣之架設方式換上標準天線，於程式主畫面中『標準天線量測』區域填入起始角度、終止角度、步進角度及參考增益等相關參數（圖六），按下『開始量測』，標準天線量測結束後，按下『量測結果』畫面，『天線增益』欄位將顯示待測天線增益（圖三）。

9 完成天線量測後，按下主畫面『結束量測程式』，即可結束量測程式。
四、實驗室復原
1量測完成後，拆卸架設於轉台上之待測天線。將發射天線復原垂直極化之設置，並卸除連接發射天線上之同軸纜線。
2 拆卸連接於HP8510輸出端之同軸纜線，並依程序關閉HP8510。
3 關閉監視攝影機及電視。
4 關閉馬達驅動器。
5 登出NT帳號，並關閉電腦螢幕電源（該電腦為NT系統無須關閉電腦主機電源）。
6 關閉微波暗室及控制室之電燈及冷氣。
五、不正常情況處理
1 隨即通知該室室長、瞿教授或季先生處理。
2若無法即時通知以上三人處理，則將待測天線卸下，保持實驗現場狀況，關閉儀器及設備電源，離開電波暗室。留紙條告知該室室長發生狀況，並請其協助處理。
