SATIMO多探头天线测试系统

05-08
1999年10月法国SATIMO公司试制成功一种多探头的天线测试系统,这种多探头的测试系统不同于传统的测试系统,它所开创的多探头技术,给电磁领域带来更快速更准确的测试解决方案与测试结果,是近场测试技术的一次重大革新, 是天线测试技术的重大革命。如今多探头天线测试系统已成为无线设备测试的标准解决方案。SATIMO无以伦比的测试速度,意味着更快的投资回报。2006年SATIMO多探头测试系统将测试频段延伸到70MHz 至 18GHz, 从而使多探头技术广泛应用于无线,自动化,国防,航空等各个领域。SATIMO多探头测试系统主要分为两大产品线:StarLab和SG系统,可使各种类型的天线的设计,验证和生产达到最优化。


无线设备测试解决方案

测试和认证移动通信设备 (MTE)

StarLab

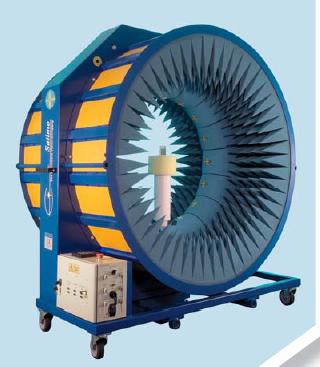

StarLab用于空间受限,成本控制,且要求测试系统灵活易移动的的实验室,生产车间等。15个探头的天线阵可提供高速的测试和低反射率的精确测试结果。StarLab底部有轮,体积较小,可穿越标准的双门,其中一个吸波圆筒可以拆卸,以便穿越标准单门。对于天线的无源测试,需将StarLab与一台网络分析仪相连;对于有源测试,通常为手机或其他移动电话的OTA效能测试,则需将StarLab 与一台无线通信测试仪相连,并在StarLab 的多探头阵中央安放一台手机,测试整机在三维空间各个方向的发射功率和接收灵敏度。StarLab基于SATIMO多探头阵专利技术,不同于传统的单探头机械扫描,StarLab采用15个探头阵的电子扫描,仅需被测物做180°方位角的机械旋转,即可进行完整的球体面的测试。与传统的单探头测试系统相比,全面的三维测试意味着更快的测试速度。对于小型天线,22.5°的空间取样足以准确的诠释辐射方向图,而对于需要更好的采样数据的大型天线,StarLab提供独特的电子扫描和机械扫描相结合的模式,探头阵可以旋转±11.25°,这种定位偏移可以填补探头之间方位角的偏差,可以不限制取样。垂直的机械扫描与15个探头的电子扫描相结合,意味着高速全面的全自动测试系统在垂直和方位角均扫描不受限。针对手机的辐射敏感度测试以及其他受外部干扰困扰的测试,SATIMO提供一个配套的小型屏蔽室,此屏蔽室在面对吸波圆通的开口处的两面墙上会装上锥形吸波海绵。

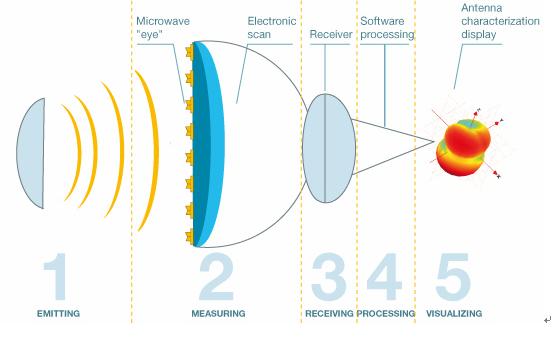

传统的单探头系统 SATIMO的探头系统

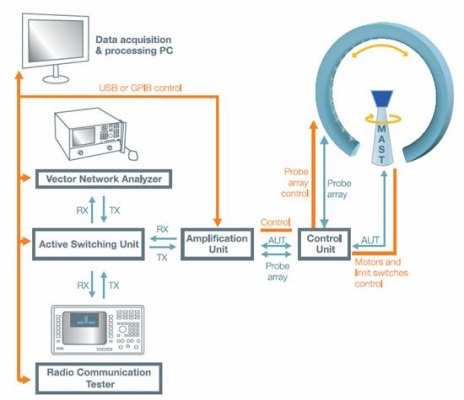

StarLab系统模块图

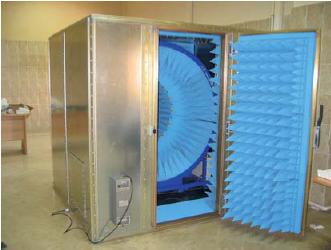

OTA性能测试屏蔽室


StarLab 6 GHz, 18 GHz and Starlab BTS

应用:小型天线, OTA性能测试, BTS天线测试

用户:研发实验室,大学,基站天线制造商,天线设计商

相关认证:CTIA, 3GPP, WiFi, WiMax

有源测量组件:

DUT最大尺寸:45cm

适合所有BTS长度

典型动态范围:50dB

频段:StarLab: 0.8GHz-6GHz

StarLab18: 0.8GHz-18GHz

超采样性能:拱桥旋转

相关软件:SPM/SatEnv(测试控制,数据采集,定位处理), SatMap, SAM2 (OTA性能测试, 可选), SatCyl (BTS, 可选), SatSim(可选)

包含设备:放大器,探头排列控制器(内置),USB控制器,PC,设备架,不间断电源,远程位置调节器,喇叭天线

所需其他设备:矢量网络分析仪

可选其他设备:BTS天线测试线性扫描器,小型屏蔽室,用于OTA测试的无线通信测试仪,用于OTA测试的宽频动态范围适配器,用于OTA测试的有源转换器

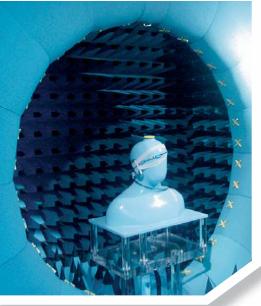

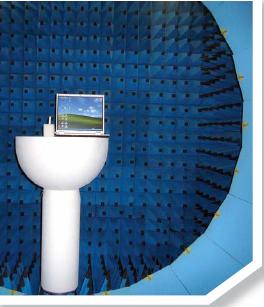

可选附件:小型天线和膝上型电脑天线竿,人手和人头仿真模型,测试天线(同轴偶极子),CTIA脉动测试天线装置

相关服务:安装,培训,延长质保期

SG system

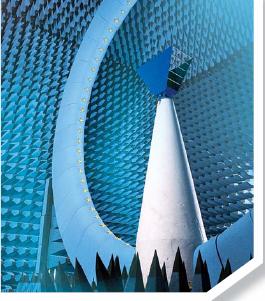

SATIMO的SG天线测试系统系列是世界上天线测试与发展最有效的测试工具,其无以伦比的测试速度和精确的测试结果给企业带来了卓越的成本效应。SG 系统代表了目前最尖端的天线测试技术,大凡使用过SATIMO设备的工程师,没有人会再去回头使用老式的耗时而又单调的机械扫描设备。企业通过SG系统都获得了更高效的市场效应和更优越的产品质量。SG系统的核心是基于SATIMO多探头技术的圆形探头阵,不同数量或不同直径大小的探头都可按照客户的配置要求进行定做,同时提供标准配置。
SG 24 (无线设备性能测试的理想解决方案)



应用:小型天线, OTA效能测试

用户: 移动通信设备制造商,天线厂商和设计商,认证实验室,小型系统集成商

相关认证:CTIA,3GPP, Wi-Fi Alliance, WiMAX论坛

有源测量组件:

DUT最大尺寸:179cm

典型动态范围:50dB

频率范围:SG 24-C: 0.8-6 GHz

SG 24-S & SG 24-L: 0.4-6GHz

UWB: 频宽扩展至1.6GHz(仅无源测试)

相关软件:SPM/SatEnv(测量控制和数据采集); SatMap; SAM2(OTA性能测试,可选) ; SatSim(可选)

配套设备:屏蔽室

SG 32 6 GHz and 18GHz



应用:OTA, 中型天线

用户: 移动通信设备制造商,移动通信设备天线制造商,基站天线制造商,天线设计商

相关认证:CTIA可比

有源测量组件:

DUT最大尺寸:80cm

典型动态范围:70dB

频率范围:0.8GHz-18GHz

相关软件:SatEnv; SAM2(OTA性能测试); SatSph & SatMap; Satcyl(BTS) ; SatSim


SG 64 天线和无线设备测试最精确的解决方案




SG64可用于测试单独的天线或子系统的集成天线,也是CTIA认证测试的理想选择。

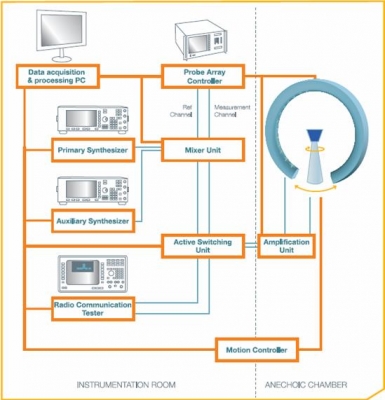

SG系统能在无源测试的探头阵控制器(PAC)和有源测试的无线通信测试仪间进行转换,无源测试采用仿真RF信号发生器从探头阵向待测天线发射电磁波或者从待测天线向探头阵发射电磁波。PAC同时也是天线测试的RF接收器,并控制探头阵的电子扫描。放大器装置同时拥有RX和 TX信道的RF放大器。有源测试需配合多协议无线通信测试仪来测试TRP和TIS。


应用:OTA,大型天线

用户: 移动通信设备制造商,移动通信设备天线制造商,认证机构,天线制造商和小系统集成商

相关认证:CTIA认证

有源测量组件:

DUT最大尺寸:160cm

典型动态范围:50dB

频率范围:0.4GHz-18GHz

相关软件:SatEnv;SAM2(OTA性能测试);SatSph & SatMap; Satcyl(BTS);SatSim

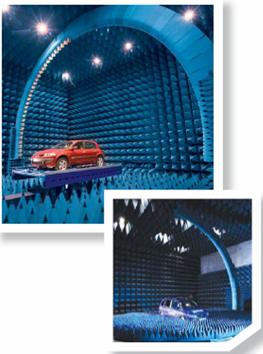

SG 3000 专用于测试车载集成天线性能


天线辐射功率的完整3D测试几分钟内就能完成,因此更能评估出天线在真实环境中的的实际性能。SG3000系统由一拱门组成,安装在一个屏蔽室内(SG3000F), 也可移动(SG 3000M), 系统的配置也可根据每个客户的特别要求度身定做。

SG 3000F: 最佳的测试重复精度


应用:车载天线

用户简介: 汽车制造商,汽车天线制造商

相关认证:

典型待测车型:站车,货车

典型动态范围:50dB

频率范围:70MHz-6GHz

相关软件:SatEnv(测量控制与数量采集);SatMap; SatSim(可选)

SG3000F可安装两种探头以覆盖70MHz 到6.0GHz的频段

70MHz 至 400MHz 探头装在一半拱门上,400MHz至6.0GHz探头装在另一半拱门上。

SG 3000M: 最优化使用屏蔽室


应用:车载天线

用户: 汽车制造商,汽车天线制造商

相关认证:

典型待测车型:小型载客汽车,货车

典型动态范围:50dB


频率范围:0.8GHz-6GHz

相关软件:SatEnv(测试控制与数量采集);SatMap; SatSim(可选)

SG 3000M可安装在现有的EMC暗室中,暗室架构只需做微小改动以避免EMC重新认证。

SG 4000

SG 4000 是应用于航空与国防领域的一系列产品,针对不同的客户需求和规格,SG4000可用于不同的工作条件与环境,主要分为两大产品系列: SG4000F(固定), SG4000M(可移动)

SG 4000F: 屏蔽室内部测试


应用:雷达测试

用户: 大型系统制造商,大型系统天线制造商

相关认证:RTCA-D0 213

待测物最大尺寸:依系统规格而定

典型动态范围:70dB

频率范围:70MHz-40GHz

相关软件:SatEnv(测试控制与数量采集);SatSph & SatMap; SatSim(可选)

SG4000F系统安装在屏蔽室内,可调试成测试平面,圆柱和球形几何面,超过10米的待测物都可测试。

SG 4000M


应用:安装在飞机和卫星上的天线, 天线

用户简介:大型系统制造商,大型系统天线制造商

相关认证:

待测物最大尺寸:取决于系统规格

典型动态范围:50dB

频率范围:0.8GHz-6GHz

相关软件:SatEnv(测试控制与数量采集);SatSph & SatMap; SatSim(可选)

SG4000M系统可移动,适用于测试难以定位在远程位置调节器上的天线,即安装在大型复杂系统中的天线。

此系统可测试整个待测物,若待测物过大,如航天器,则可测试天线及周围部件,其余部件通过后处理软件仿真(SatSim)也会考虑在内。
