单极子天线全向性差

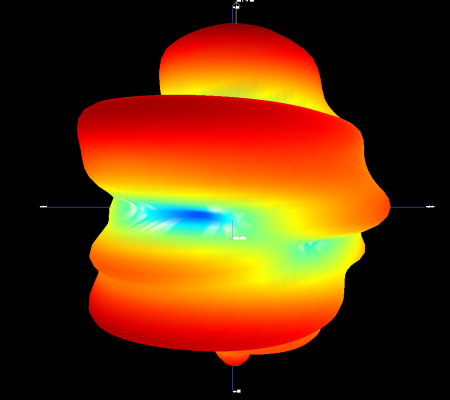

按照你的讲述，你的应该是电小天线，远场是面包圈图。不知道你的频率是多少，但是这个远场图显然是一个波长以上尺寸的天线的远场图，应该是馈线的影响。

检查一下天线的长度与频率

2.4GHz

天线的远场方向图 由天线raidator和地板（即PCB板）两部分影响，甚至地板对于远场方向图的贡献更大。如果没有猜错的话，从你的pattern图上看，你仿真的时候地板比较长，而且在仿真考虑之中。 但是在实际测试过程中，可能你的馈线更大，更长，有更多的影响。另外远场实际测试其实是受很多因素影响的，除非你是在全电波暗室之中测试。
