美化天线应用建议

05-08
对于美化天线,从设计到施工、后期的优化和维护上,需要注意和谐美观和安全性等一系列问题。美化天线在选型上首先要考虑与周边环境的和谐,并且选择对网络影响比较小的天线,同时还得考虑经济适用。
  【通信产业网讯】(中国联通福建分公司移动网优中心 董帝烺 林义培)天线是无线网络的发射和接收终端,在整个无线网络系统中具有非常重要的作用,如果没有天线,无线网络通信就无法实现。但是在现实环境中,由于受到城市美化需求及居民的抵触,使得普通的天线无法安装,为了解决这一问题,在通信系统中引入了美化天线,并且已经开始广泛使用。


采用美化天线进行覆盖可能会使传播损耗增加,影响覆盖效果。

  美化天线,又称为伪装天线,是在尽量不增加传播损耗的情况下,通过一些美学、工艺技术的手段对天线进行伪装,来达到美化的目的。美化天线的使用一般是由于环境限制或者居民的抵触,使得无线基站无法建设,无法达到无线网络的完整覆盖,通过采用美化天线,既美化了城市环境,也避免了居民对无线辐射恐惧和抵触,保证通信的覆盖和质量。


  美化天线是对天线美化产品的统称,是广义上的称呼,从狭义上美化天线可以分为美化特型天线和美化体;美化特型天线是指具有隐蔽、伪装外观的天线,无需另加遮罩、掩体及美化物;美化体是指为了达到隐蔽、伪装、美观的目的,对常规天线加装的遮罩、掩体及美化物。由于美化特型天线价格相对比较昂贵,在福建联通系统中使用相对较少,而对于美化体使用比较多。
  如果从美化天线的形状上又可以分为变色龙、路灯型、空调型、圆柱型、方柱型等类型。
  美化天线的作用
  美化天线引入到通信系统中后,使用已经越来越广泛,对通信网络起到很重要的作用,但也有一些影响,因此在实际使用中,要因地制宜使用美化天线,扬长避短,使得美化天线起到更好的作用。
  解决城市美化的需要
  在城市中,一般天线都是安放在建筑物的顶部,并且考虑到覆盖的要求,天线都会露出建筑物,避免被建筑物遮挡,这使得这些在城市中林立的天线会影响到整个城市的美观。随着城市的发展,一些城市对于市区景观要求会比较严格,对于建筑物需要与整个城市和谐共存,普通的天下在这些环境下就会显得显眼,影响到市容市貌。因此对于天线就需要用到美化天线,使得天线与周围环境和谐,与整个市区的面貌和谐,是城市美化的需要。
  解决居民抵触无法安装天线的问题
  城市居民有绿色环保的意识,对于无线辐射的意识增强,虽然GSM和WCDMA网络的无线辐射要求严格按照国家标准,但居民对于无线辐射特别是天线已经产生一种抵触心理,使得无线网络的建设更加困难。因此采用美化天线,对天线进行伪装,使得居民眼不见为净,看不到天线就不会对无线基站的建设产生干扰。
美化天线的影响
  增益小,传播损耗增加
  美化天线受环境使用的限制,天线的增益普遍比较小,并且由于增加了美化罩,必然会增加传播损耗,如果增加的美化罩的电气性能不好,会导致损耗比较高,影响无线网络的覆盖。并且有些美化天线的使用,会受到环境的限制,如天线的俯仰角和方位角,会导致对无线网络覆盖的影响,因此在天线内要尽量用电调天线。

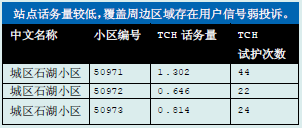

  某市区新开通站点石湖小区,采用美化天线,站点话务量较低,覆盖周边区域存在用户信号弱投诉。这些站点忙时话务量及用户试呼次数如上表。


美化天线受环境使用的限制,天线的增益普遍比较小,并且由于增加了美化罩,必然会增加传播损耗。

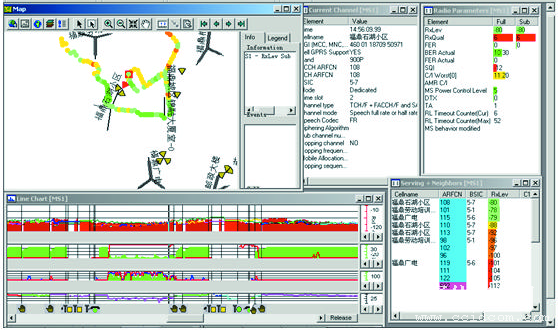

  对站点周边进行测试,发现这些站点覆盖区域很小,在很靠近站点区域才能接收到应该覆盖小区的信号,MS接收电平仅有-75dBm左右。
  天线隔离度的问题

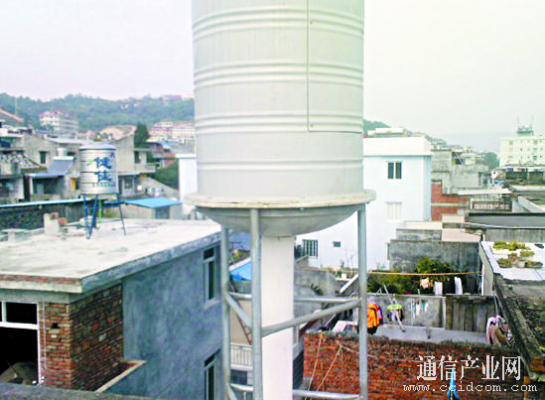

  有些美化天线把天线聚在一起,如水塔型美化天线,这种美化天线对于每根天线的电气性能要求比较严格,一般来说,2根天线的隔离度要大于30dB,天线的前后比要大于25dB。
  使用注意事项
  随着网络的发展,规模扩大,美化天线在通信网络的使用越来越重要,特别是在市区的使用也越来越广泛。对于美化天线,从设计到施工、后期的优化和维护上,需要注意以下一些问题。  和谐美观:美化天线的使用要融入环境,符合美学需要,与环境和谐。因此在具体使用中要因地制宜,选择合适的美化天线类型。
  安全性:美化天线的设计和施工要满足一般天线抗震、抗风、防雷接地等要求。
  对网络的影响:美化天线的使用要保证达到网络的覆盖需求,或者说达到可接受的覆盖需求,避免因美化天线导致弱覆盖,浪费基站建设投资。
  经济性:美化天线尽量选择可满足要求,但经济适用、成本低的方案。
  可操作性:美化天线的使用要满足施工,及后期维护的方便。
  耐用性:由于天线长期暴露在外,美化天线的伪装材料需满足耐高温、防腐、防紫外线等,天线的寿命使用能较长。
  应用建议
  美化天线在选型上首先要考虑与周边环境的和谐,并且选择对网络影响比较小的天线,同时还得考虑经济适用。对于美化天线的应用,提出以下一些建议。
  对于GSM1800和WCDMA,由于波长比较小,天线的尺寸也相对比较小,可以使用空调型美化天线。而GSM900的天线波长长,不适合使用空调型美化外罩。
  变色龙美化天线在使用上要避免在位置比较低,容易被居民辨认出来。一般在站点位置比较高,如6楼以上,可以使用变色龙美化天线。
  在使用方柱型美化天线的时候,要避免美化天线罩内天线的方位角正对着方柱的夹角。
  使用圆柱型美化天线对于调整天线的方位角比较有利。
  美化天线罩内的天线最好能电调天线,方便进行俯仰角的控制。
