light radio 中超宽频段天线的形式以及性能

05-08


大家谁知道阿朗的light Radio方案中,天线的形式以及性能。
从图片看,应该是微带天线方案,但介绍都说其可以工作在2G、3G和LTE制式,就是说其天线的带宽最少也是工作在1710~2690MHz频段,但微带天线方案怎么能有这么宽的带宽呐?





阿尔卡特朗讯在2011 年初提出Light Radio 的概念,将单个宽频天线单元和多频段RRH 集成在一起成为一个小型化的射频辐射单元, 通过灵活组合来实现MIMO、波束赋形和智能天线能多种功能;BBU 采用芯片级的基带处理单元, 并将无线控制器和统一网管技术结合在一起,同频共用2G、3G 和LTE 制式, 可以实现数字波束赋形和MIMO。Light Radio 结构如图5 所示。这种模式的有源天线实现了真正意义上的有源天线的雏形,但应用方式与目前的基站天线有较大的区别,与现有天线应用方式兼容有一定困难。在未来可以考虑借鉴Light Radio 的设计思想和方案,实现真正兼容现有制式应用的有源天线。




没做过这一块,友情帮顶,还望懂的朋友出来指点!

是不是多频点覆盖的形式实现的呢

搜索摘录一些

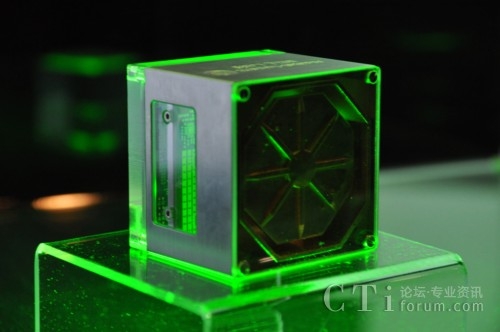

2月15日,阿尔卡特朗讯宣布推出新型无线接入网络解决方案lightRadio,该解决方案彻底颠覆了现有的移动及宽带基础架构,显著简化了移动网络结构。与现有的基站不同,这款产品仅有拳头大小,呈立方体形状,不仅可以单独使用,而且还能通过拼接的方式形成一个大的立方体,所以既可以支持小蜂窝联网,也可以支持传统的宏蜂窝概念。目前这一产品的灵活特性已经吸引了诸如中国移动、法国电信、Verizon等全球顶级运营商的关注。
打破传统的基站架构
lightRadio是一个全新的架构,它将通常位于每个蜂窝小区站塔底部的基站分解为多个部件,并把功能块分布在天线和云架构网络中。此外,该系统还将各种蜂窝站塔天线整合凝缩为单一的,体积更小、功能更强大的多频、多标准(2G、3G、LTE)的有源天线矩阵设备,可安装在电线杆上、建筑物旁或其他任何可供电的地方。
上海贝尔副总裁何其锐介绍,lightRadio解决方案分为两部分,首先是BBU基带,该方案将2G、3G、LTE都融合到一个芯片中,代替了传统的BBU;其次是用一个小立方Cube来代替传统的RRH、天线的功能,其长、高、宽均为6mm,把控制部分集中在云架构中,完全颠覆了今天的网络设计和架构。
对于所有lightRadio的控制,则引入了云的概念。何其锐告诉记者,所有的lightRadio都将由中央的云控制,即基于SoC的BBU,如果射频端之间有干扰,可以由这种智能中央控制来协调各个立方体的发射功率、时间,调整控制它们之间的互相干扰。多个SoC芯片组合在一起成为资源库,从而支持整个网络。
由于这一产品的造型更为小巧,可以使运营商将基站部署在更为隐秘的地方,在郊外将其做成树、电线杆的样子,在市区内则可以隐藏在一些广告牌之中,同时也降低了辐射,减少对人体的影响。
消除网络覆盖盲点
从lightRadio的产品性能来看,这一产品主要有三方面的优势。
其一,提升环保能力。与现有无线接入网络设备相比,lightRadio能够将移动网络的能耗降低50%(贝尔实验室研究显示,全球基站每年释放的二氧化碳量约为1800万吨)。而且,lightRadio可以通过部署适用于任何地点的小型天线,有效改善现今蜂窝站塔拥挤林立的现况。
其二,消除数字鸿沟。通过采用天线替代基站来减少基站数量,并结合未来微波回程与压缩技术的发展,lightRadio技术能够在任何可提供电力供应(电力、太阳能、风能)的地点轻松实现宽带覆盖。在无线覆盖不佳的地点,可以用这种小立方来增补覆盖。
其三,大幅降低运营成本。得益于lightRadio在基站、能源、运维成本方面的积极影响,当其应用于小蜂窝及LTE时,全新解决方案可使移动网络的总体拥有成本(TCO)降低50%(贝尔实验室估计2010年移动运营商在移动接入方面的TCO投入约为1500亿欧元)。
另外,何其锐还强调,通过lightRadio,将替代原有的大天线、机房,从而使得基站楼房的租赁费用降低,而且能耗也会大幅降低,同时运维方面,由多个小立方组成的系统,其中一个损坏后,不影响整体运作,只是损失十分之一的功能或功率,其本身具有容灾的能力。
未来市场规模可观
何其锐介绍,全新的lightRadio系列产品将会于2011年9月向客户开放试用,目前阿尔卡特朗讯正在与一些运营商进行共同研发。
2月15日发布的同时,上海贝尔与中国移动签署了谅解备忘录,共同发展下一代无线接入网(RAN),而此次战略合作就将充分利用阿尔卡特朗讯lightRadio架构。针对lightRadio对中国移动带来的效益,何其锐举出了如下数据。
就中国移动而言,其整体能耗中,基站能耗占70%以上,而其中空调能耗又占据40%以上,如果节省了空调方面的能耗,再加上机房租金、运维费用、电力费用方面的大幅度节省,综合来看,将能够实现能耗和运维费用降低50%的目标。
在各lightRadio之间,将全部采用光纤连接,这对于运营商的网络基础也将提出一定的要求,如果完全没有光纤基础,将无法采用该架构。然而从各运营商目前的网络建设思路来看,网络光纤化已经成为大势所趋,而且lightRadio本身采用了特殊的压缩技术,减少了支持天线及云系统中央处理间传输的光纤对的数量及成本,所需的光纤资源减少为现有的1/3,减少了60%,使运营商部署这一架构更为便利。
新技术对于传统网络的冲击是不可避免的,同样,引入lightRadio这一新型架构就要充分考虑到与原有基站设备的兼容问题。何其锐表示, lightRadio可以替换现在的BBU,但也可与之兼容,未来几年内,新增或者更新的基站设备将会有一半采用这一架构。结合目前运营商在基站建设方面的投入,在未来7年,支持该网络及设备的无线技术的总体市场规模将有望超过1000亿欧元。

全球移动数据业务的飞速增长对移动网络建设提出了新的要求,致使运营商必须进行网络设计的变革并考虑自身技术及经济模式的转变。传统的基站及天线塔设计在日益增长的网络需求环境下,面临不环保、不美观、无法做到全面覆盖等弊端,在灵活性和成本控制上也面临挑战。
  日前,阿尔卡特朗讯联合Freescale与惠普在伦敦召开发布会,推出了lightRadio系统,该系统采用单一的、体积更小、功能更强大的多频、多标准(2G、3G、LTE)的有源天线矩阵设备来代替传统基站和天线塔,使得移动网络部署更灵活、成本更低,也更加环保。
  据上海贝尔副总裁何其锐博士介绍,每一个lightRadio cube(小立方)的功率为2W,多个lightRadio cube可灵活组成矩阵,以满足不同的功率及覆盖面需求。由于体积更小,lightRadio cube可部署在大楼外墙、电线杆、灯柱、公交站牌等位置,既保证了信号覆盖面,又不影响环境美观。同时,多个lightRadio cube组成矩阵,由中央云系统统一控制,即使矩阵中一个小立方出现故障,其他模块仍能正常工作。此外,由于采用云架构,lightRadio系统有效避免了基站间互相干扰情况的发生,中央云可对各个lightRadio cube的使用情况进行灵活分配。
  移动互联网终端设备的普及使得用户对带宽的需求更大,扩展带宽的方式一方面是通过技术的进步来实现,另一方面就是增加基站数量。何其锐博士介绍说,采用lightRadio系统可以实现更灵活、更平滑的基站部署,而不需要增加很多的大天线、大基站。此外,用户对带宽速率的体验与信号质量也是有关的,采用lightRadio架构,由于其可达到的覆盖范围更广,信号互相干扰情况也可以得到很好的改善,那么用户拿到更好带宽的几率会更高。
  绿色环保是lightRadio系统的重要优势之一,据介绍,与现有无线接入网络设备相比,lightRadio能够将移动网络的能耗降低50%。此外,lightRadio全新解决方案可使移动网络的总体拥有成本(TCO)降低50%。
  阿尔卡特朗讯全新lightRadio系列产品,将于2011年下半年向客户开放试用。何其锐博士表示,从今年9月份开始,按照运营商的客户需求,lightRadio每半年就会有新的产品推出。
  阿尔卡特朗讯的研究结果显示,2014年,lightRadio所面向的多技术无线市场潜在规模将超过120亿欧元,占全部无线RAN市场超过55%的份额。2011年至2018年,这一技术的潜在市场累计总量将超过1000亿欧元。

他们是说这种架构可以工作在2G,3G,和LTE, 但并没有说一个cube就能覆盖1.7-2.69GHz这样宽, 而是有几种不同大小的cube, 一个覆盖2.3-2.7G, 一个1.7-2.1G之类
去年看到他们一个样机可能覆盖了1.7-2.69G, 是用的等角互补四臂螺旋天线.

谢谢分享

谢谢分享
