请教一个轴向螺旋天线的问题
05-08

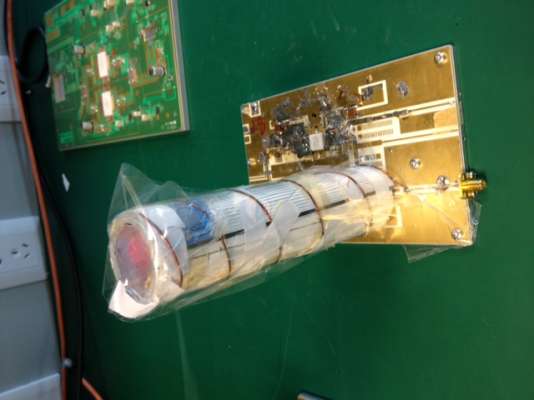

我做了一个c:\helical_antenna.jpg2.45G的轴向螺旋天线,如图,5圈,直径4cm,螺距 0.25波长,30.6mm。

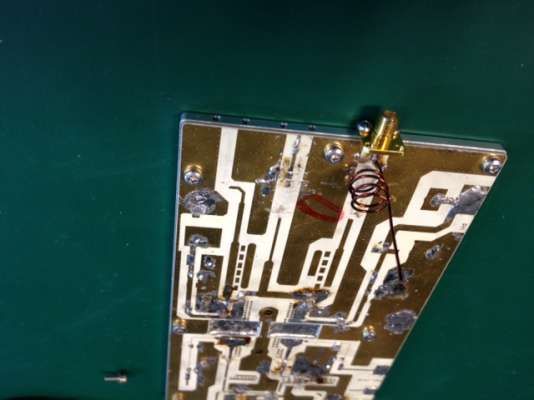

同时,我为了测量这个轴向螺旋天线的增益,专门做了两个单鞭天线。如图c:\whip_antenna.jpg.
我先用两个单鞭天线,一个接信号源,一个接频谱仪器,发射信号相同,记录接收到的功率;然后,发射换轴向螺旋,接收用单鞭,记录接收到的功率。比较这俩个接收的功率,发现接收的功率几乎一样,我的问题是,为什么我测不出轴向螺旋天线的增益?
请高手指点一下! 另:单鞭天线的VSWR和轴向螺旋天线的VSWR都测试过,<1.5。
谢谢!
只有把这个图直接以附件传上来了
没有人理我么?
没有去算你的天线对不对,先看我理解你的做法对不对,你是把单鞭天线作为增益参考基准?,你信号源接一个单鞭天线,频谱仪接一个单鞭天线测功率,然后把发射换螺旋,接收用单鞭,,如果功率有差异,这个差值就是螺旋相对单鞭天线的增益?
那么我给几个建议,如果你是为了测试螺旋天线的增益,第一,建议是在接收端把单鞭换成螺旋,发射端不动,虽然说换发射也可以认为是一样的原理,但是还是有一些差别。第二,你怎么知道你的单鞭天线增益是多少?按照理论值去估算?第三,天线驻波正常,不代表你的螺旋天线工作正常,第四,轴向螺旋天线增益好像也不高啊,当然应该比单鞭天线高一点,关键看你的天线设计的是否正确。
说说自己的理解,LZ的板子应该是doherty功放吧。感觉你是要测试输出端的匹配?
LS的答复比较全面,还是建议接收都用单鞭天线,变换发射天线。单鞭天线一般是线极化,因而在单鞭天线进行收发测试的时候,位置要摆好,使得极化对应,记录此时的功率。发射换成螺旋天线后,按道理你的单鞭天线在一个平面内任意旋转,其接受的功率都不变(说明轴比很好),并且比上次测试的功率小3dB(这是由于发射是圆极化,接收是先极化造成的)
希望有所帮助
致8吨牛: 谢谢你的回答,你的理解完全正确,我正是这么做的,因为缺少设备,只能这么做了。我重新绕了一下,加大到12圈,效果良好,测得了大于12dB的信号。
lvbonhmqq:因为找不到合适底座,只好拿PA的板子来当反射器了!
