关于50欧姆微带线的问题
05-08

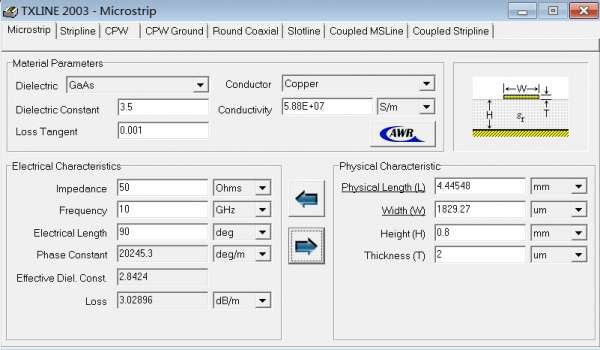

我想用txline设计一个50欧姆的微带线,不过这软件我不是很熟,想请问一下大家
这里面的frequency是什么,我的频率是1-8GHz,还有electrical length是什么
这里面的frequency是什么,我的频率是1-8GHz,还有electrical length是什么
带线工作频率,你设置中心频率吧
电长度,90°为四分之一波长带线,依此类推-
看得懂那个英文吧?
上面的是正切损耗,电导率之类的参数
小编,不论什么情况你一定要hold住!hold住就是胜利!
微波工程英文版有你想知道的一切,去翻阅一下吧
