一种双极化馈电方式的分析
05-08

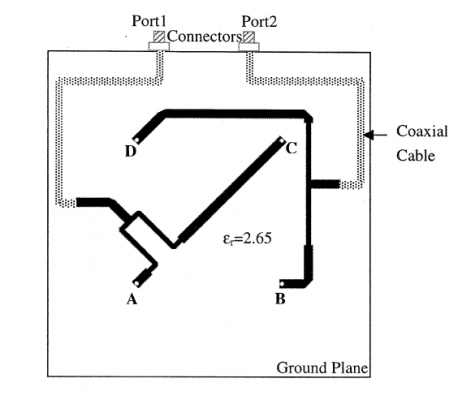

A,C主导+45度极化,B,D主导-45度极化。这里采用四馈电点的目的是为了增加端口隔离,以端口A为参考相位端口,即假设A端口相位为0,通过调整馈线长度使端口C相位为180度;端口B相位为180度,端口D与端口B同样相位相差180度,即端口D相位为360度。
这样布置的结果是端口间的耦合可以被抵消掉。如端口AB相位差-180度,为逆向耦合,而端口AD相位差-360度,为同向耦合。BA耦合路径与DA耦合路径的相位差180度,如果两条耦合路径的耦合幅度相等,则耦合被抵消掉。因此,这种馈电方法增加了端口间隔离度。一般可增加10dB以上隔离度
老大有没有这个方面详细的资料啊
具体的细节还是不太懂
这种四馈点的馈电方式主要应用于贴片天线,因为两馈点的贴片天线隔离度很差,通过导向后隔离度会大幅度提高,根据我的经验,不知是提高10db
这篇文献我好像看过
微带的馈电网络 难以小型化
隔离度差 做圆极化天线 轴比就比较差
