圆锥螺旋天线
05-08
各位大侠,请教一下双臂圆锥对数螺旋天线怎么与同轴电缆连接?采用那种巴伦?
一般来说,我认为也就是通过巴伦来与同轴电缆连接。巴伦形式很多的吧。之前我看别人做的一个等角螺旋天线用的是那种渐近线巴伦,效果很强悍,阻抗带宽很宽。
不平衡-平衡or平衡不平衡?
同轴线不平衡到平衡的。不平衡-平衡
soccer11大侠,说的是1/2导内波长那种渐变吗?是用半钢电缆外导体磨成的? 我使用这种巴伦咋没成功,驻波很差。请指点哈
谢谢soccer11
我的邮箱wumingmoshen@163.com
渐变的确实常用。另外反射腔的设计也对性能有很大影响
你回复我的时候要在我的楼层那里直接引用啊。要不完全看不到的。
你好啊,我说的是这种天线它怎么馈电呢?
就我见过的而言,在圆锥底那边加一个反射板,然后那种渐近线巴伦从反射板中间插过去。

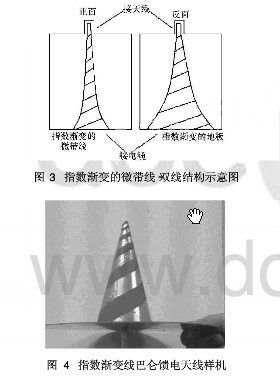

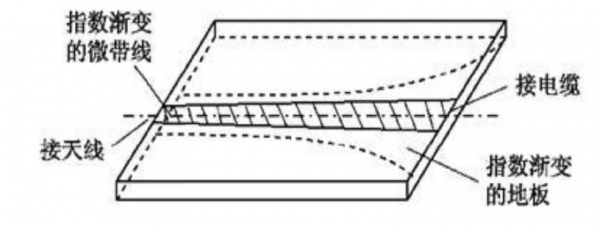

你好啊,请教下,双臂螺旋与微带渐变巴伦怎么连接?一臂接指数渐变线的正面,一臂接地板吗?
呃,好吧,我发的图你没认真看吧.上面不是有接线的指导么?另外,你那个接地板是可以接到背面去的。
我的邮箱walnut75@gmail.com
请发一份,谢谢!

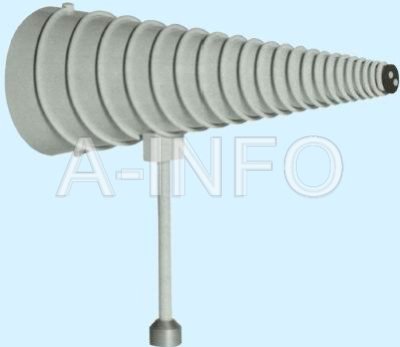

这种天线一个卖一万多 服了。
