学习PIFA天线懂的大哥大姐进来帮个忙谢谢

05-08
PIFA天线为什么需要接地?接地有什么用处?如果接地后,天线的电流流到主板后会造成什么干扰?如何天线的电流流到主板后,主板能够充当天线吗?
馈电点和短路针有什么区别? 那么,天线接收到的信号是短路针接收呢?还是馈电点接收?
谢谢啦。

详细的帖子在 “微波仿真论坛”,我是在那边转过来的~
大家都知道,PIFA天线一般都有短路针和馈电点组合,那么,请问真正能够接收和发送信号的天线(主辐射处)是从哪里开始的?是整个天线(包括短路馈电点和主板)那里?还是顶端直线(不包括短路针和馈电点)的那里?

还有就是,天线的短路针短路到主板处,整个主板会不会因此成了天线?也就是说主板有一定的辐射能力?可充当天线?
在加上主板是金属的,短路不是让主板加电吗?加电以后,主板就变成导电体了,那么信号也能传输吗?毕竟PIFA天线只需搭配适当的馈电就可以了嘛?
在想啰嗦两句,PIFA天线的短路针和馈电点各有什么用处?没有了短路点(像线型微带天线一样),会对天线有什么影响?
、 本人是真心学习的 ,这篇文章在上个星期已经写了草稿,经过多次的修改,已经算是明确的了,希望论坛里面的兄弟姐妹能帮我一个忙.Thank You!
、、
综上述所说的,恳请大家求助,谢谢!billy2047

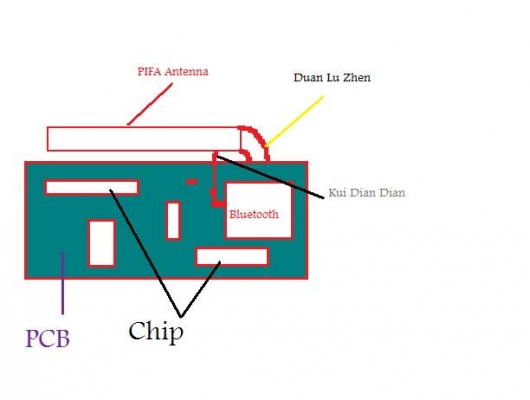

下面是两个带有PIFA天线的PCB电路板。

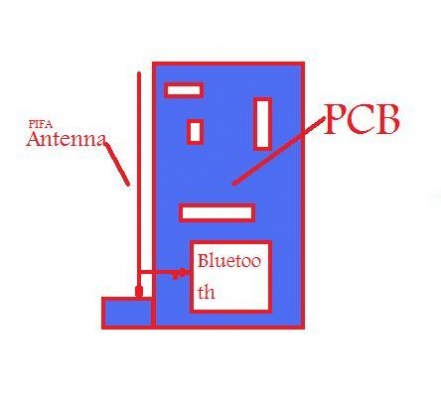

请问,第一个电路板的PIFA天线是一条垂直打竖的,只有一个馈电点,那么,请问,短路针在哪里呢?
如果短路针是在天线的下方的话,那么,天线这样的结构,短路连接到主板处,主板会不会成了天线?



这个天线形式没有怎么接触过,不方便发表言论,搬个凳子来等待高手回答!

回复 2# Billy2047

pifa天线本身是需要下面的地平面一起工作的,地平面的大小能够决定pifa天线的性能。

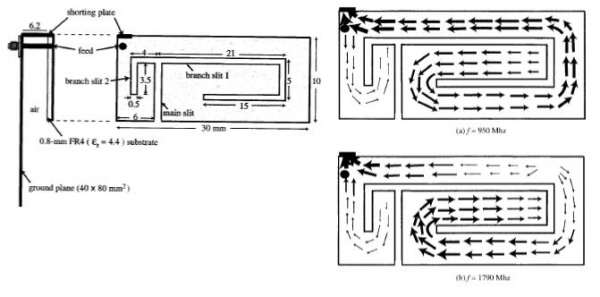

从图中也能看出,作为我们比较关心的电流走向,主要的辐射部分和电流是有密切关系的。


十分赞同楼上的看法!天线的辐射贡献是很小的,主要是靠地平面。天线是个激励器,让板子产生电流模式,从而产生辐射。高频的模式比较多,低频的模式单一,所以扩展低频带宽是很困难的。

恩。谢谢楼上的两位,如果天线不加短路针能行吗?

可以 PIFA不加短路针就是patch天线了

楼上的大哥,我还有一个问题、如果能v帮到我的话、你要多少分就出声拉
看看这篇帖子:http://bbs.mwtee.com/viewthread.php?tid=35843&highlight=

每一种天线都只有自己的谐振点,你可以更改电线的方式,选择添加短路针和取消短路针,这样的一种方式可以对天线谐振频点做出调整,并能够改变天线的特性,如辐射场强和方向图等。不过这些都是在对天线带来优化的基础上,或者说更符合你的设计需求。

高见。谢谢

实践中遇到问题难以解决,就回过头来看相关的天线理论,相信会有收获

加接地是为了改变电流流向,降低天线谐振频率;同时,短路柱与馈电柱构成双线传输,变换阻抗,形成变压器效应,从而使得整个天线谐振
