请教关于IFA的问题
05-08

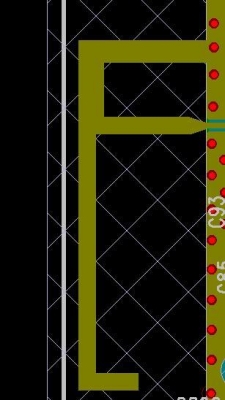

我看到板子上的IFA天线如右图所示:
但是在IFA天线的辐射臂上有个拐角,我觉得这个拐角完全可以去掉,留着反而增加了天线的复杂性,对天线性能有负面影响。但是我不知道为什么他们会在这里加个拐角,是否是为了缩短天线的长度呢,如高亮的拐角部分,请坛子里的高手们指点一下,先谢谢了!
前面段时间没说清除,现在我重新换过了一张图片,希望大牛们帮忙解释一下!
说具体点
说具体点
请说具体点
问题不描述清楚,怎么解答呢
你把拐角去掉后难道没有频偏?
这个拐角是为了缩短天线尺寸的。同时拐角处会引入电容加载的效果(拐角离参考地之间形成电容效应),如果对天线匹配有利的话。
拐角可以看成一种顶端加载。改善天线阻抗
?
