请教一下关于微带天线用的同轴接头问题
05-08
请问大家设计的微带馈电的微带贴片天线,选用的SMA接头是那种类型的?能不能给个链接。

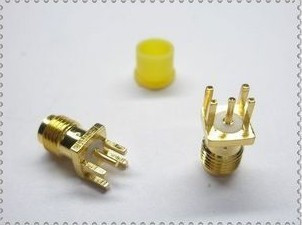

我在网上找到了3种,前面两种都是直插式的,直接竖在板子上,感觉会影响天线方向图吧。
后面一种名字叫“射频接头SMA-KE外螺内孔偏脚间距1.2mm” 请问是不是板子厚度不能大于1.2mm?大了板子就插不进去了?
大家常用的接头都是那种,给推荐一下,谢谢各位!
我在网上找到了3种,前面两种都是直插式的,直接竖在板子上,感觉会影响天线方向图吧。
后面一种名字叫“射频接头SMA-KE外螺内孔偏脚间距1.2mm” 请问是不是板子厚度不能大于1.2mm?大了板子就插不进去了?
大家常用的接头都是那种,给推荐一下,谢谢各位!
中间那种。板子是要做的相对薄一点。如果太厚了,容易使管脚变形,改变阻抗。且不能完全插到与板子的边缘接触,留有缝隙,相当于增加了空气阻抗。
中间那种接头是直接竖着插在板子上的吧?它和板厚没有什么关系吧?
第三种是不是才是平行着接到板子上的?
嗯,是我说的不够清楚。你看你发的第三张图。一般来说,就我个人而言,我是直接把SMA接头,从板子侧面插进去。然后中间的短针焊在馈线上,周围四个角则焊地上。当然你要说直接插在板子上我也是常见的。不过我个人还是从侧面插的多。
谢谢回复,大概明白一些了。是不是对于第二个来说,可以将它从板子侧面插进去,中间短针焊在馈线上,然后其中两个角焊在地上,另外两个悬空?这样理解对吧?
如果板厚是2mm,这种接头板子能插的进去不?
另外能不能麻烦soccer11传个你焊的照片,让我学习一下啊,谢谢啦!
那都是以前焊的.现在颓了,基本不做了,所以没有得图片给你。另外,我觉得板子2mm多半是塞不下去的。建议你买的时候到市场实际看看,就明白了。
好的,谢谢你的帮助!
不客气,应该的
第二种,同时请注意你所使用的板材的厚度。
好的,谢谢热心帮助!
