pifa天线 原理

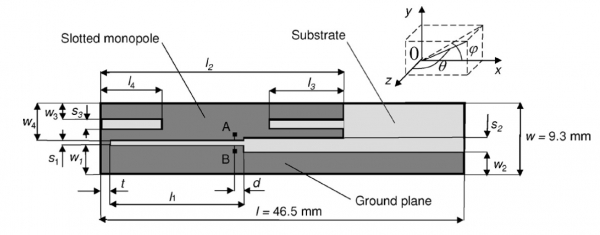

这个.我怎么看着图片上写着Monopole?

这天线能实现多频宽带，由单级天线演变而来的把。原理不是很懂

嗯，我看到了。是一边接地，另外馈电用的是同轴短针。不知道你想问的是什么的原理呢?如果是关于辐射的原理，你可以参考下微带天线的辐射原理。就是简单的缝隙辐射，或者说是边射。顶层导体贴片与底层接地板之间激励产生电磁场，并通过贴片四周与接地板的缝隙向外辐射。至于你说的实现多频带。我认为这个是和传输线理论有关。因为在这类传输线上，传输的为准TEM模。我的理解就是有低次模也有高次模，也可以理解为存在多个谐振点。那么实现多频带工作，就是把谐振调到你需要的不同频段上。开槽和接地都是为了调（这里主要是鄙人理论水平差，解释不清出，只懂瞎调）谐振到它需要的频点上。因为从传输线理论看，开槽和谐振都是为了改善匹配。如果你有兴趣深入计算一下，建议还是认真看看传输线理论。至于PIFA/IFA/Monopole的关系和演化，我就不罗嗦了。以上，鄙人能力有限，还望不会要误导你。

支持下，建议小编先学习下基本理论！

不知道小编能否看懂了?小编可以先说说自己的看法，或者缩小提问的范围。如果对天线理论本身有一定理解，那只要知道由偶极子到单极子再往pifa形式转变的过程就清楚啦~

谢谢啊。我再看看传输线方面的理论。十分感谢

恩 。先学习学习

这是ieee杂志里的一篇论文，我们得把它仿真做出来，现在有个问题是论文的介质板和学校里的不同，它用的是TACONIC，我们学校是FR4，论文里的我仿真出来了，但是要做事物的话换FR4介质板，仿真结果差距太大。

这是ieee杂志里的一篇论文，我们得把它仿真做出来，现在有个问题是论文的介质板和学校里的不同，它用的是TACONIC，我们学校是FR4，论文里的我仿真出来了，但是要做事物的话换FR4介质板，仿真结果差距太大。

这是ieee杂志里的一篇论文，我们得把它仿真做出来，现在有个问题是论文的介质板和学校里的不同，它用的是TACONIC，我们学校是FR4，论文里的我仿真出来了，但是要做实物的话换FR4介质板，还了FR4，仿真结果差距太大。

左边中间那一小块，在辐射贴片与ground plane之间的，是不是起短路作用。就是pifa天线里都有的短路片。一般接地面不都是在介质板下面的么。这个怎么 会在侧面

是的。就是在那里短路改善匹配。PIFA天线有很多种表现形式。这也可以理解为其中的一种。因为你这里是贴片形式的。不是书上那种立体的。就算是立体的，它的介质板上面也是可以有地的。

介质板换了，仿真结果变化太大，这怎么解决，论文里是介电常数2.2，厚度1.6。学校的是FR4,介电常数是4.4，厚度1.6.

把介质板加长点吧.只能增加整体体积了

那为何不在仿真时就使用FR4的板子呢?如果以实物实现为目的，仿真时就需要考虑到采用与实物尽可能接近的材料啊~
多的不说了，你应该懂得波长的基本计算公式中介电常数的作用吧。介电常数大了，就要适当减小尺寸。但由于Q值的增加，带宽可能会小一些。
退一步说，你既然仿真出来了，那就可以换介电常数，更换尺寸看看变化趋势，慢慢也能摸索到修改的门路吧~
