什么叫天线?什么叫增益?什么叫地网?(有示意图)
05-08
天线是一种能量转换器,它的作用是将发信机输出的高频震荡信号转换为电磁波向空中辐射,另一方面,把从空中接受到的电磁波转变成高频震荡信号传输给收信机。
天线的家族非常庞大,有很多天线是我们在生活中根本遇不到的,所以不用深究。但是作为业余无线电爱好者,我们还是应该了解一下我们身边常用的天线,在这篇文章中我们主要谈谈 GPS 天线。
GPS 天线的垂直天线辐射模型

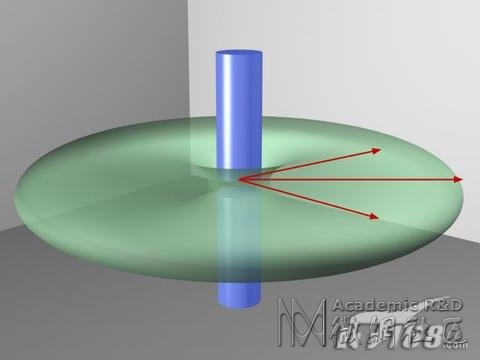

有些时候,我们会听到关于天线的增益与方向性,下面的图就展示了当两段振子叠加后所产生的变化。可以看到:当两段振子叠加后,波瓣形状变得扁了一些,辐射的能量更集中于水平方向,这就形成了在水平方向上的增益,提高了天线的“效率”,现在市售的玻璃钢基地天线大多采用这种结构,也有很多朋友根据这个道理自制高增益天线。当然,要使天线产生增益并非只有这一种方法,在这里就不过多讨论了
天线增益
了解了天线的辐射,我们再来看看 GPS 天线的情况。

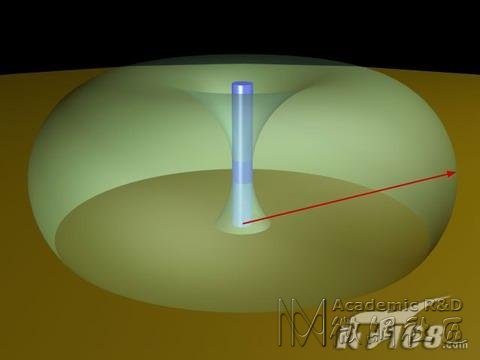

GPS 天线一般由同轴电缆馈电,内导体接振子,外导体接于“接地面”。“接地面”就是我们常说的“地网”。下图是典型的 GPS 天线在接地面为无穷大时的辐射情况,电波基本沿水平方向辐射,这是理想的状态。然而,在制造天线时,我们不可能把接地面做到无穷大,必须缩小到我们可以承受的范围,但是那样又造成了辐射方向的改变。下图就是当接地面的直径缩短到 4 倍波长时的情形:辐射的最大方向离开了接地面,向上倾斜。
天线的家族非常庞大,有很多天线是我们在生活中根本遇不到的,所以不用深究。但是作为业余无线电爱好者,我们还是应该了解一下我们身边常用的天线,在这篇文章中我们主要谈谈 GPS 天线。
GPS 天线的垂直天线辐射模型
有些时候,我们会听到关于天线的增益与方向性,下面的图就展示了当两段振子叠加后所产生的变化。可以看到:当两段振子叠加后,波瓣形状变得扁了一些,辐射的能量更集中于水平方向,这就形成了在水平方向上的增益,提高了天线的“效率”,现在市售的玻璃钢基地天线大多采用这种结构,也有很多朋友根据这个道理自制高增益天线。当然,要使天线产生增益并非只有这一种方法,在这里就不过多讨论了
天线增益
了解了天线的辐射,我们再来看看 GPS 天线的情况。
GPS 天线一般由同轴电缆馈电,内导体接振子,外导体接于“接地面”。“接地面”就是我们常说的“地网”。下图是典型的 GPS 天线在接地面为无穷大时的辐射情况,电波基本沿水平方向辐射,这是理想的状态。然而,在制造天线时,我们不可能把接地面做到无穷大,必须缩小到我们可以承受的范围,但是那样又造成了辐射方向的改变。下图就是当接地面的直径缩短到 4 倍波长时的情形:辐射的最大方向离开了接地面,向上倾斜。
开始普及科普知识了,哈
普及的好
支持!
浅显易懂,领教!
通俗,能看懂
支持普及知识!
普及知识 大为大气!
