多频单极子天线,gsm频段的增益是负值,应该怎么办呢?

05-08

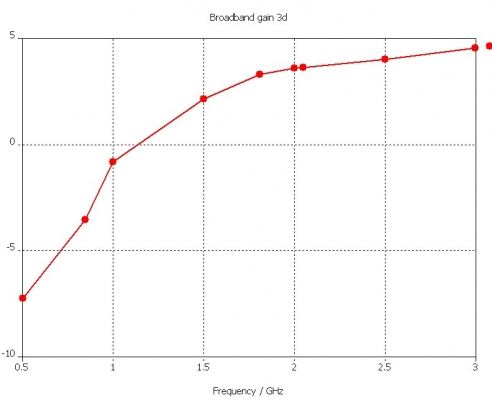

最近用cst软件设计了一款多频单极子天线,有gsm ,DCS,WCDMA三个频段,可是其中GSM频段的增益是负值-4.2dB,应该修改哪些参数,可以使GSM频段的增益变成正值呢?

试试增大天线的尺寸。
对于电小尺寸天线,往往驻波能调下来,但是天线的效率很低,增益就上不去。

首先谢谢您的答复,我增大了天线的尺寸,可是增益由-4dB变成了-6dB,可是如果减小天线尺寸的话,带宽又变窄了,还有其他的什么办法吗?

如果你加长gsm那么dcs等等都会变,实在不行你可以增加高度看看,整个印刷版都是天线的地,天线高度不够能量会在地与天线之间很难辐射,地的大小也很重要,总之因素很多,我也说不清,天线这东东很难说的,多多实验,经验就有了。

所谓对GSM调整会造成DCS变化,是因为,DCS中心频率为1800MHz,而GSM中心频率为900MHz,DCS频率是GSM频率的两倍。这样,当天线在GSM频段以四分之一波长结构谐振时,同样是以二分之一波长结构在DCS频段谐振。由此可见,GSM和DCS的谐振是有密切关系的。所以如果天线只有一条走线,只要通过适当的阻抗调整(如对天线走线各部分宽窄的调整),同样可以在GSM和DCS频段上产生两个谐振。
另外,小编讨论的是单极天线,天线高度不够导致辐射性能不好是指PIFA天线,两种天线的工作机理是完全不一样的。单极天线对高度没有要求,它只需要保证足够的净空区域(keep-out zone)。哪怕是将单极天线直接印制在PCB上,没有高度,一样是可以工作的。

那修改什么可以提高增益呢?:9de :9de :9de

方便的话,给出天线走线的截图吧。不然大家没有直观的印象,另外,要多提供一些关于天线情况,以及你做了哪些实验的详细信息。

还有,目前的增益值,是你实测的结果,还是软件仿真的结果?

是我用cst仿真的结果, -4.6dB,即使有误差,可是会这么大吗,我能加您的QQ吗,把模型法给您看看

晕个 !我没看清人家做单级,单级只要净空,。还有学到原理了 我错了 谢谢你呵呵 辛苦了你,我新手

小编可不可以给我一些天线方面的基本的资料啊,公司没人实心教我,他们有些东西知道讲不出来,我的资料很少,现在只会做最基本的,复杂天线还有那些蓝牙gps网卡天线等都不给我做,我也不太会,总之很可怜。只能自学,希望你能帮我下,没有的话也无妨,先谢谢小编了。


lz问题解决了吗?我也遇到了cst仿真天线增益为负值的情况,不知道什么情况,学习学习

大于-7dBic都算正常啊,亲!
