GSM 天线怎么测试,必须要微波暗室吗
05-08
本人是菜鸟,问问天线厂家在生产GSM那种大的基站定向天线,测试方法是什么,一般都需要什么设备来搭建环境。
增益,驻波比,方向图,隔离度,前后向比这些指标都必须在微波暗室里面测试吗?请达人指点一二,先谢谢了。
增益,驻波比,方向图,隔离度,前后向比这些指标都必须在微波暗室里面测试吗?请达人指点一二,先谢谢了。
是的,大多数在暗室测试这些指标的!
也可以架到外场去实测;看精度要求如何了。
东西要拿出去风吹雨打的,暗室数据只是标准数据,写到文件里而已。
不等于实用情况。

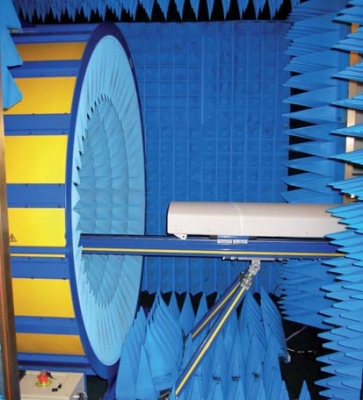

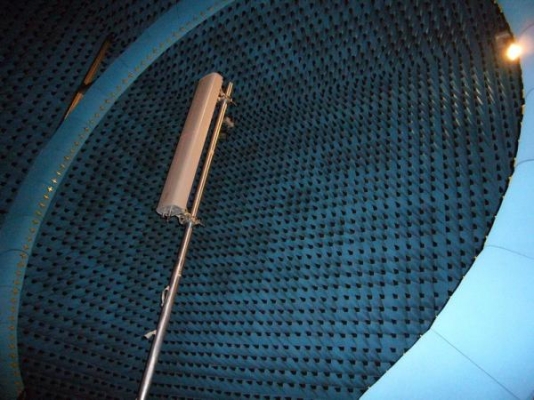

这是Satimo公司关于两种暗室的介绍,测量的即是基站天线。
谢谢各位达人的热心帮助!说的这么详细,谢谢了。
还想弱弱的问楼上一句,这两种暗室有啥区别没有,具体有啥指标
这是Satimo公司的主页
http://www.satimo.com/
长见识啊 呵呵
看看,多谢管理员分享!
新手路过,不错哈,刚好!
其实手机天线有很多种仪器配合起来测试的,上面所说的Stimo暗室主要是对近场的测试,通过24个探头扫描数据换算成3D苹果图的。一般GSM的测试首先要有一个综合测试仪器,然后通过同轴线连接屏蔽盒'三角锥'3D暗室。其实实际测试的主要还要加上手和头部对GSM天线的影响,现在也有天线厂加这些工具一起测试的。
好漂亮的暗室啊!
呵呵,看了小编的问题和大家的回答后忽然有个想法
其实除了驻波要提前测试一下外,其他指标完全可以在实际使用环境里测试的哈!
所以开发一套全自动天线测试系统非常好
回复 13# 00d44
期待你的系统开发出来,我给你打工去!
i
这个有点难哈。
那个stimo的近场测试天线系统很贵,好像没有远场测试的准
你的系统做好了吗
