我做的pifa天线，用CST仿真得出的结果图，请各位前辈多多指教

先给各位前辈问个好，呵呵，小弟是新手，在研究室前辈的帮助下（该前辈已经出国留学联系不上），做了一个pifa 天线的模型，在cst中仿真后，得到如下结果，可是不是很明白都是什么意思，请各位前辈多多指教，小弟感激万分?
1，从下列图中，怎么能看出带宽，输入阻抗，增益，回波损耗，驻波比，还有其他的一些应该用到的值。
2，有哪些不足（请告诉我，怎么看出来的不足，新人，请见谅，呵呵），应该怎么改进?
3，一般天线（以PIFA来说）标准值都在什么范围，如带宽，输入阻抗，增益，回波损耗，驻波比等

这些 问题也许对前辈来说都很简单，但对我来说都是燃眉之急，实在找不到人请教了，希望各位前辈能抽出一点时间帮我详细点的解答，小弟万分感激，或者加我qq:919009274 :27bb

组图打开中，请稍候..

虽然做的不是天线，但是帮你顶贴
高手快来帮忙啊！
:))1

第一个图：红色为输入激励信号，蓝色为反射信号

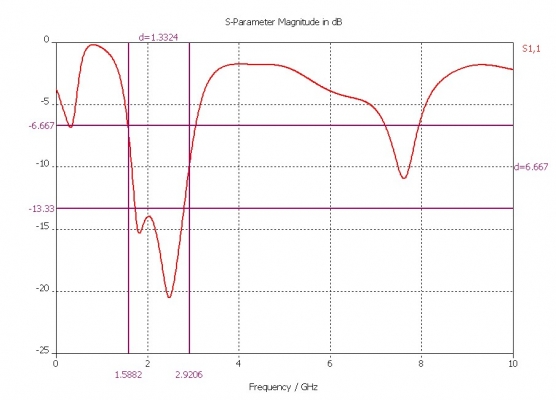

第二个图：你给出的是的S参数（dB），由图中可以初步判定天线谐振点约为2.4GHz左右，你也可以精确测量一下，S参数中可以查看谐振点，带宽，驻波特性等参数

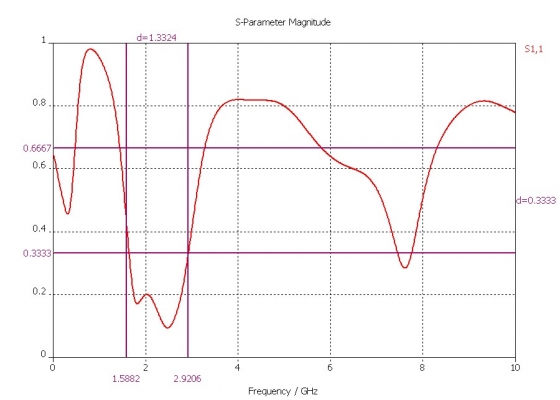

第三个图是线性的s参数，就不过多解释，只是经过数学处理了一下而已，具体公式参加微波书籍上的讲解

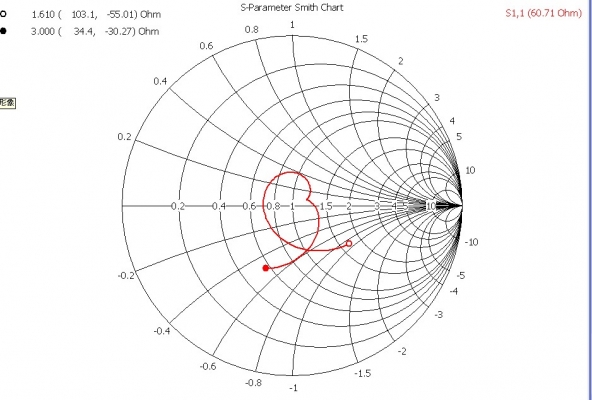

第四个图是smith圆图，从中可以清楚的看到天线的阻抗等信息，由此对你调整阻抗匹配很有帮助，这个需要借助于圆图的相关理论去理解才比较好，或者自己根据经验通过仿真获得

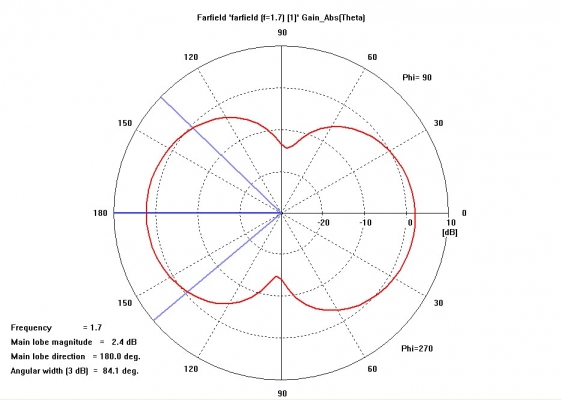

第五个图是远场极坐标方向图（phi＝90°的切面），可以看到相关的天线参数在这个平面上，如3dB宽度等信息
第六个图时3D方向图，从中可以查看辐射效率，增益，方向性等，直观看出方向图形状

楼上的解答好仔细。

呵呵，谢谢管理员百忙之中给予解答，回答得太好了，我刚刚入门，以后还要多多和您请教，真得很谢谢你

谢谢小编无私奉献，好好学习！

兄弟你能把你做的PIFA天线发给我吗?毕设急用谢谢了。我的邮箱xiaoq123123@126.com
