天线远场（幅度）测量系统（30MHz–40GHz）

天线远场（幅度）测量系统由辅助发射天线与支架，天线测试转台、信号接收机（频谱仪）、数据采集处理及控制器、天线远场测量软件及计算机组成。测试系统的频率范围可覆盖30MHz - 40GHz；远场区测试距离可达1-3000米。可测量天线幅度方向图、正交极化方向图、增益、波束宽度、旁瓣电平等，并可自动生成测试报告。
辅助发射部分包括信号源、功率放大器（远距离时备用）、发射天线、天线支架组成。

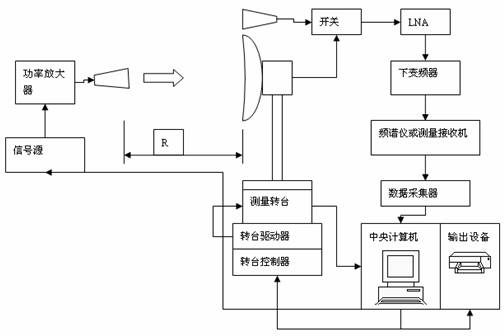

测试部分由被测天线、标准增益天线、电缆（开关备用）、测试转台、接收机（可以是网络分析仪、频谱分析仪、测量接收机）、（LNA、下变频器毫米波测量备用）、数据采集器、数据处理软件和系统控制计算机等组成。方框图见下图：

有详细的设计指标么

看似简单的系统，搭起来可不容易啊！

其实也还好
