天线电感值过小用万用表测不出,求其它解法

05-08
手头现有的数字万用表测量电感最小值为0.1mH,找了根铜线想用绕制的线圈接收手机信号800MHZ,取了一个20pf电容,经谐振频率公式计算得电感值约为2nH,但是万用表无法取这么小的值,所以想请高手们帮忙想下办法,最好不要说更换其它仪器,那可都是银子啊,本人学生穷,能省就省点吧

没太明白,你要在手机的母版上自制绕线天线?即使能算,理论值不准的把,呵呵。实测的情况下,找个铜丝慢慢剪,直接看效果吧,带宽没那么窄,差不多就OK了

用电感计算软件,

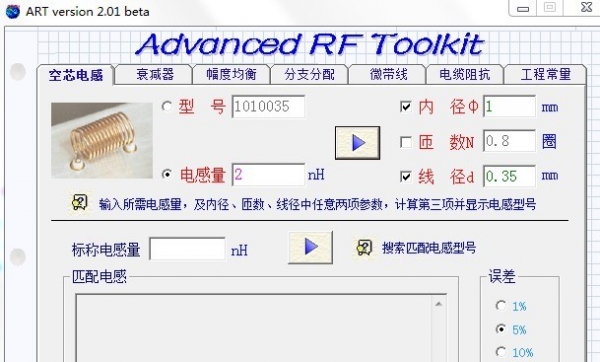

取值看图中参数值。

20PF的电容好像有些大,一般天线的电容取值在10pf之内。

对这么小的电感,有公式你查一下书,1)导体的内电感,极长的导线,单位长度的电感为:miu0 / (8 * PI )
2)长度为L的直径为d的导线的电感的公式好像是:2miu0 * log( 2L / d - 1),具体的你查一下书
以上两条说明一个意思,就是对于非常小的电感,你不用绕成线圈,就可以得到
