模拟,数字电视天线性能测量方法
移动电视现在越来越普及,大家通过手机或MP4就可以直接的看到电视,但是为什么在同一个地方有的能够接收得很清晰,有的却接收得很差呢?这个主要原因就是电视天线的性能直接影响了电视的接收灵敏度,从而导致接收效果有很大的差别。下面我们就具体介绍一下模拟(或数字)电视天线性能的测量方法。
电视显示的原理主要是把模拟的数字信号转化为图像,每一个像素都对应一个点,说白了就是一个点阵显示。图象信号的产生、传输、处理到接收机的复原,整个过程几乎都是在模拟体制下完成的。其特点是采用时轴取间样,每帧在垂直方向取样,以幅度调制方式传送电视图象信号。为降低频带,同时避开人眼对图象重现的敏感频率,将1帧图象又分成奇、偶两场扫描。

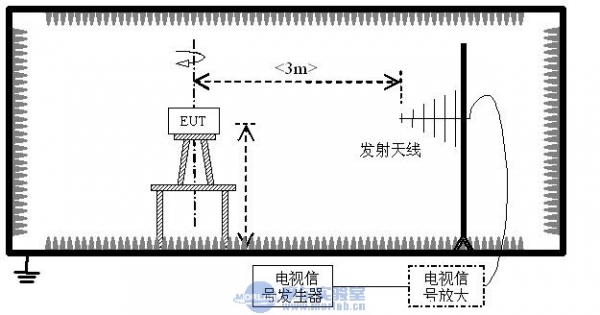

测量方法如下:测量一般要求在全电波暗室内完成,通过一个标准天线发射彩条电视信号,然后观察被测物的接收情况,一般定义彩条信号由彩色转成黑白时作为标准。测试搭建如图所示:
测量步骤
1、 如图所示把EUT放置的高度与发射天线放置的高度一致,测量距离为3m;
2、 设置电视信号发生器处于最大功率发射,观察EUT是否接收到信号,如有必要可以增加一个电视信号放大器;
3、 旋转并观察被测物,确定EUT的最佳接收位置;
4、 降低电视信号发生器的功率,直到EUT接收的彩条信号变成黑白,记录此时的功率值(P);
5、 计算接收灵敏度EIS=P-Loss;

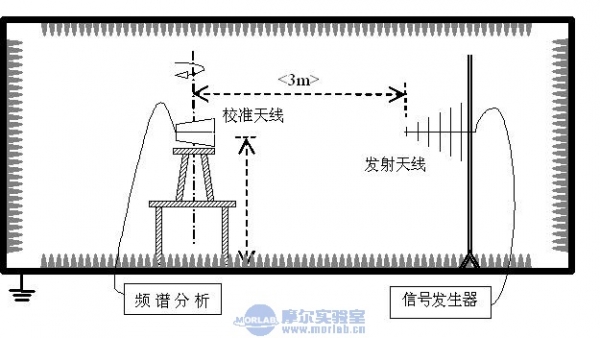

路径损耗Loss的测量:校准搭建如图所示,
1、 如图所示发射天线连接信号发生器,校准天线连接频谱分析仪;
2、 调整发射天线和校准天线在同一个极化方向并与测量时的高度一致;
3、 设置信号发生器的频率及发射功率(P1),设置频谱分析仪在相应的频率并读取所测量到的功率值(P2);
4、 计算路径损耗:已知发射天线增益G1及校准天线增益G2,那么路径损耗Loss= P1+G1- P2+ G2;
通过本文所描述的测量方法,我们可以验证天线系统对模拟(数字)电视接收机信号接受质量所产生的影响,从而为相关设计单位选用更好的天线设计方案提供了保证。
